Skruefundament – beregnet og monteret af specialister

Eltel Networks arbejder med etablering og drift af kritisk energiinfrastruktur, herunder løsninger inden for elnet og vedvarende energi. I forbindelse med opstart af et nyt projekt i industriområdet Maglemølle i Næstved leverede og installerede Uretek Engineering ScrewFast® skruepæle og galvaniserede stålrammer til solcelletransformere og battericontainere.

Skruepæle er blevet den foretrukne funderingsløsning for Eltel, når virksomheden starter anlæg op, og i Maglemølle gav det særligt god mening. Det nye anlæg skulle nemlig etableres på lejet grund, og derfor var skruepæle en ideel løsning – for Michael Mezöfi, projektchef i Eltel, handler det om at sikre fleksibilitet og profitabilitet for virksomhedens kunder:

”Når grunden er lejet, er man fri for at banke beton op om 15 år, når man skal videre derfra. Pælene kan jo bare skrues op og genanvendes. Det betyder også, at vores kunder sparer penge, fordi de kan bruge dem til et nyt projekt,” siger han.

Dokumentation åbnede døren til skruepæle

Michael Mezöfi var egentlig skeptisk omkring skruefundering, da han et par år tidligere blev gjort opmærksom på metoden. Det var vigtigt for ham at tilbyde sine kunder en pålidelig løsning, og på det tidspunkt kendte han ikke meget til skruefundering. Da han fik indsigt i de tekniske detaljer, blev han dog overbevist:

”Da vi i sin tid rakte ud til Uretek, blev vi sat virkelig grundigt ind i løsningen og beregningerne, der ligger bag. Det var tydeligt for mig, at de havde meget erfaring – de præsenterede andre opgaver, de havde løst med KS-materiale, og tegnede det hele op i deres program, så det blev nemt at se for sig – det var ikke bare en skitse. Og når jeg skal ud at præsentere det for min kunde, er det virkelig en fordel at have det materiale,” siger han.

Tilpasset løsning sikrer optimale driftsforhold

En af de helt store gevinster ved at etablere transformere, invertere og battericontainere på skruefundament med stålrammer er, at det skaber god adgang under komponenterne, hvor kabler, rør og jordledere kan føres og tilsluttes problemfrit. Det giver Eltel mulighed for hurtig installering, og samtidig bliver det mindre besværligt at udføre service, fejlfinding og udvidelser. Resultatet er mere fleksibilitet og driftssikkerhed med lavere omkostninger.

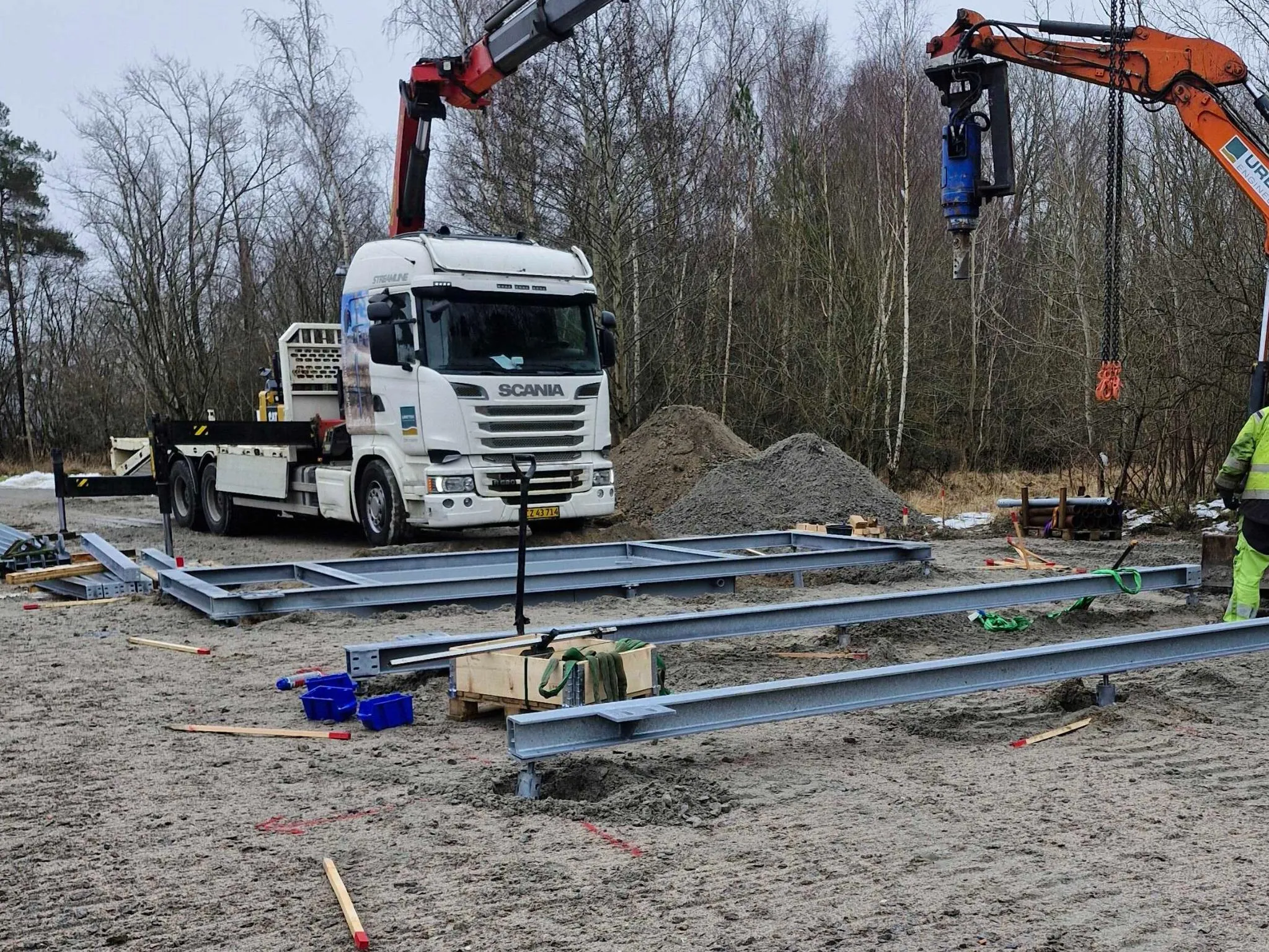

Den kombinerede løsning med stålpæle og rammer blev udviklet specielt til Eltel. I den forbindelse fremhæver Michael Mezöfi, at samarbejdet medprojektlederen hos Uretek Engineering har været præget af god sparring og engagement:

”Jeg kan godt lide den der faglige nysgerrighed, som deres ingeniører har. Man får flere forskellige forslag til, hvordan man kan bygge det op, så man kan lave den bedste løsning. Og så er det en fordel, at man har ét single point of contact – det giver nem kommunikation,” fortæller han.

Effektiv og fleksibel eksekvering

Til opgaven i Næstved installerede Uretek Engineering i alt 120 pælemeter og afsluttede opgaven med montering af de galvaniserede stålrammer til komponenterne, som omfattede BESS, DTS, DC boxe og STS inkl. oliekar.

Michael Mezöfi er ikke længere i tvivl om, at ScrewFast skruepæle er en særdeles pålidelig løsning og ser også et videre potentiale – særligt i brancher, hvor der er tale om midlertidigt byggeri:

”Jeg vil klart anbefale den her løsning til andre med lignende projekter. Det har fungeret rigtig godt for os, og vi er efterhånden begyndt at bruge det i flere af vores projekter.”

 Teamet hos Uretek Engineering får også et ord med på vejen af Michael Mezöfi:

”Vi har et virkelig godt samarbejde med dem. De er fair og fleksible, og når der er opstået noget uforudset, har de været meget hurtige til at løse det,” afslutter han.

Installering af skruepæle og stålrammer i Næstved tog sammenlagt 3 arbejdsdage. Herefter kunne Eltel straks påbegynde opsætning og idriftsættelse af det nye anlæg.

Da Kennet Guldager fra Odense begyndte at planlægge en tilbygning til sit parcelhus, kom funderingen hurtigt i fokus. Det eksisterende hus viste sig at være funderet hele fem meter ned i jorden – og det gav udfordringer, som han ikke var forberedt på i første omgang.

“Det var mureren, der opdagede, at huset var meget dybt funderet. Det viste sig, at det var støbt i beton i fem meters dybde, og det måtte der jo være en årsag til,” fortæller Kennet Guldager.

Højt grundvand og tæt bebyggelse begrænsede mulighederne

Kennet bestilte på egen hånd en geoteknisk undersøgelse til syv meters dybde, som viste at tilbygningen krævede specialfundering pga. gammel mosebund på grunden. På den baggrund tog han fat i en række virksomheder for at indhente tilbud på funderingen.

En af virksomhederne var Uretek, hvor Kennet var i dialog med forskellige specialister over en længere periode. Det resulterede i, at Uretek anbefalede endnu en jordbundsundersøgelse til 10 meters dybde.

Alt du skal vide om skruefundament

Kennet fulgte anbefalingen, og den nye geotekniske rapport viste, at fundering med borede betonpæle var udelukket pga. høj grundvandsstand. Samtidig var han ikke interesseret i at fundere med rammede pæle på grund af risikoen for følgeskader på hans egen og naboernes ejendomme:

“Vi ville helst undgå alt det bøvl med forsikring og høring, som pæleramning kræver,” fortæller Kennet. Han besluttede derfor, at han ville opføre den nye tilbygning på skruefundament, og gik i gang med at undersøge markedet.

”Jeg var i kontakt med flere leverandører, men dialogen var klart bedst med Uretek,” fortæller han.

Beregning og installering af tilbygningens skruefundament

Uretek brugte jordbundsanalysen til at beregne udformningen og antallet af skruepæle, der skulle monteres, og det resulterede i et detaljeret tilbud, som Kennet kunne træffe en beslutning ud fra.

“Det blev lidt dyrere end først antaget, men jeg synes, at det er pengene værd, at få det gjort ordentligt,” fortæller han.

Ureteks montører installerede skruepælene på en arbejdsdag og herefter kunne totalentreprenøren gå i gang med konstruktionen af selve tilbygningen på skruefundamentet. I dag kan Kennet læne sig tilbage og nyde de ekstra 35 kvadratmeter bolig. Når han ser tilbage, er han glad for, at han valgte ScrewFast® skruepæle til fundering af sin tilbygning.

“Det var den helt rigtige måde at løse problemet på. Hvis man skal bygge til, hvor der er høj grundvandsstand, vil jeg klart anbefale Uretek,” afslutter han.

‍

Da daginstitutionen ”Under Egen” i Kolding skulle lægges sammen med en anden lokal daginstitution, krævede det en stor tilbygning. Med projektnavnet ”Ny daginstitution Marcus Allé” var formålet at etablere rammerne til en integreret institution til omkring 48 vuggestuebørn og 132 børnehavebørn.

Totalentreprenør Jørgen Lund Frederiksen A/S blev valgt som hovedansvarlig for KK2-byggeriet, som Kolding Kommune ønskede opført med et lavt CO2-aftryk. På den baggrund blev byggeriet opført som kassettebyggeri. Til fundering faldt valget på Uretek Engineering og ScrewFast® skruepæle.

Tømrermester og projektansvarlig fra Jørgen Lund Frederiksen A/S, Stig Olsen, uddyber: ”På grund af de stramme krav til LCA-beregningerne, ville vi gerne undgå betonfundering. Skruepæle var oplagt i forhold til en CO2-besparelse, så jeg tog fat i Uretek Engineering. Dem kendte vi fra et tidligere samarbejde – og det var en succes, som jeg synes var værd at gentage.”

Også anden gang viste samarbejdet sig at blive en positiv oplevelse. Både når alt gik glat – og på samme måde, når der opstod udfordringer.

”Den tætte dialog og relation til projektlederen er helt afgørende. Vi fandt nogle gode løsninger sammen med ingeniørerne, og det var et rigtig fint forløb. De problemer, der meldte sig, synes jeg også, vi fik løst på en konstruktiv måde,” fortæller Stig Olsen.

Hurtig og præcis fundering med minimale gener

Daginstitutionens tilbygning skulle opføres på et område, hvor der fandtes eksisterende spildevandsledninger i jorden. Med ScrewFast® skruepæle var det muligt at udføre funderingen præcist og vibrationsfrit uden at beskadige kloaksystemet.

Arbejdet foregik på et afspærret areal ved den eksisterende institution, og under udførelsen kunne børn og personale fortsætte deres aktiviteter som normalt uden generende støj fra byggepladsen, da pælene skrues i jorden.

Fordelene ved ScrewFast® skruepæle er svære at overse, og Stig Olsen ville da heller ikke tøve med en anbefaling til andre i branchen: ”Det går forholdsvis hurtigt med at installere skruepælene, og hvis man står i en situation, hvor man skal fundere i dybden, vil jeg til hver en tid anbefale, at man kontakter Uretek Engineering,” afslutter han.

Totalt stod Uretek Engineering for levering og montering af 105 stk. specialdesignede ScrewFast® skruepæle svarende til i alt 702 pælemeter. Funderingen blev udført på 12 arbejdsdage inklusive test af de installerede pæle.
‍

Fakta
Fundering af tilbygningen krævede optagelse af lodrette laster på 140 KN pr. pæl. Opgaven krævede derudover 10 stk. skråpæle til optagelse af vandrette laster, beregnet til i alt 150 KN på tværs af bygningen og i alt 70 KN på langs.

‍

Drivadan A/S, som er specialister i eksklusive glasbyggerier, skulle opføre en stor overdækning ved kulturattraktionen Humlemagasinet på Vestfyn. Drivadan havde indtil da udelukkende opført deres byggerier på betonfundament, men virksomheden ønskede at afsøge andre muligheder. De kontaktede derfor Uretek Engineering, bl.a. med henblik på at nedbringe CO₂-aftrykket for det samlede byggeri. Søren Christensen – projektansvarlig hos Drivadan – udtaler:

”Med ScrewFast® skruepæle kan vi reducere CO₂-aftrykket og samtidig gå meget mere effektivt og skånsomt til værks. Det er nyt territorie for os, men det er omstillingen værd, fordi vi kan indføre smartere processer for os selv og vores kunder.”

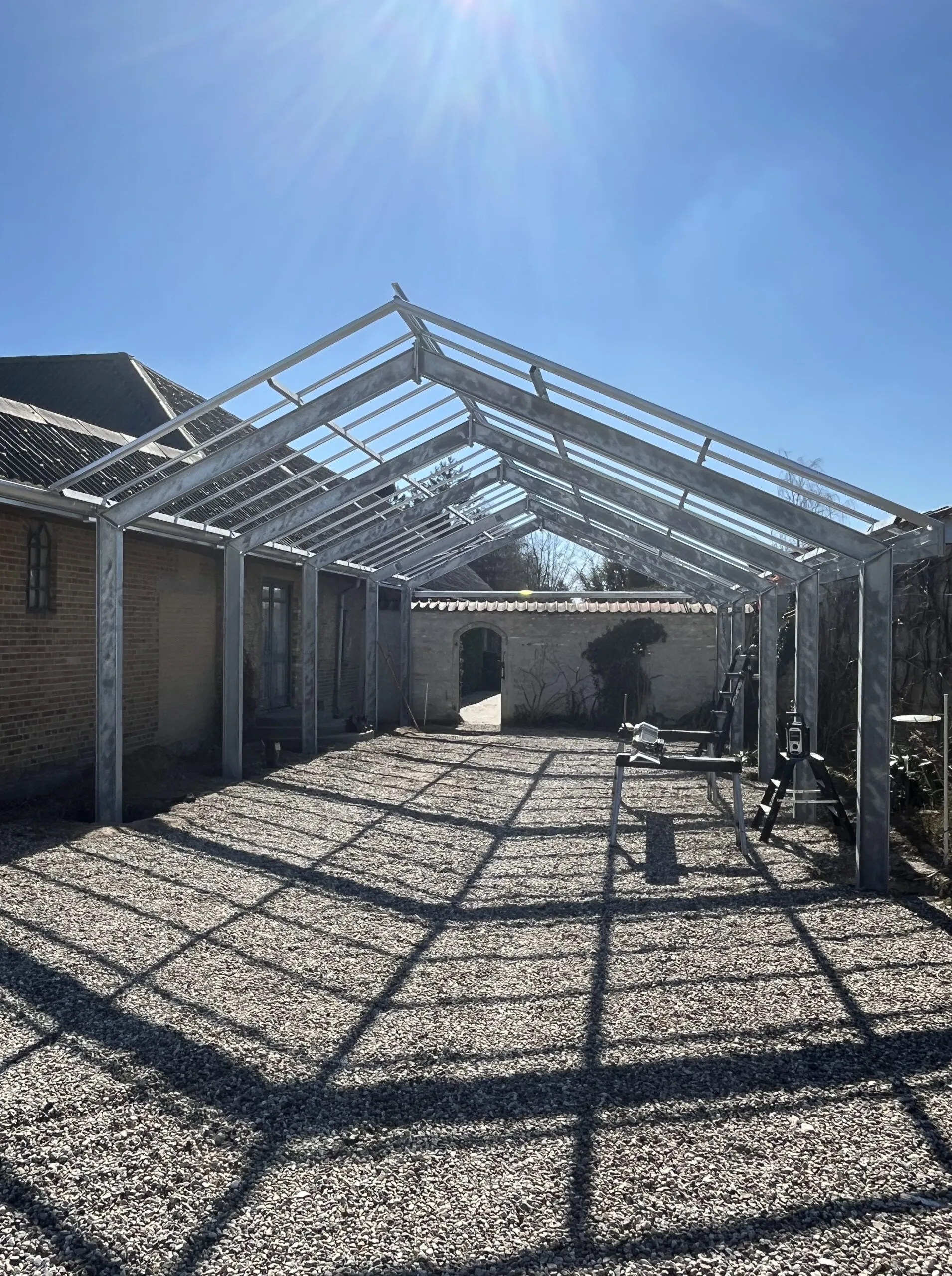

Formålet med glasoverdækningen var at skabe et overdækket opholdsområde for Humlemagasinets mange besøgende, som ofte ankommer i store hold. Med ScrewFast® skruepæle undgik man gener som omfattende opgravning og reetablering, og oplevelsen for attraktionens besøgende blev derfor ikke påvirket nævneværdigt.

”Det er en kæmpe fordel, at vi kan skåne kunderne for store jordbunker og opbrudte belægninger, som jo følger med betonfundering,” siger Søren Christensen.

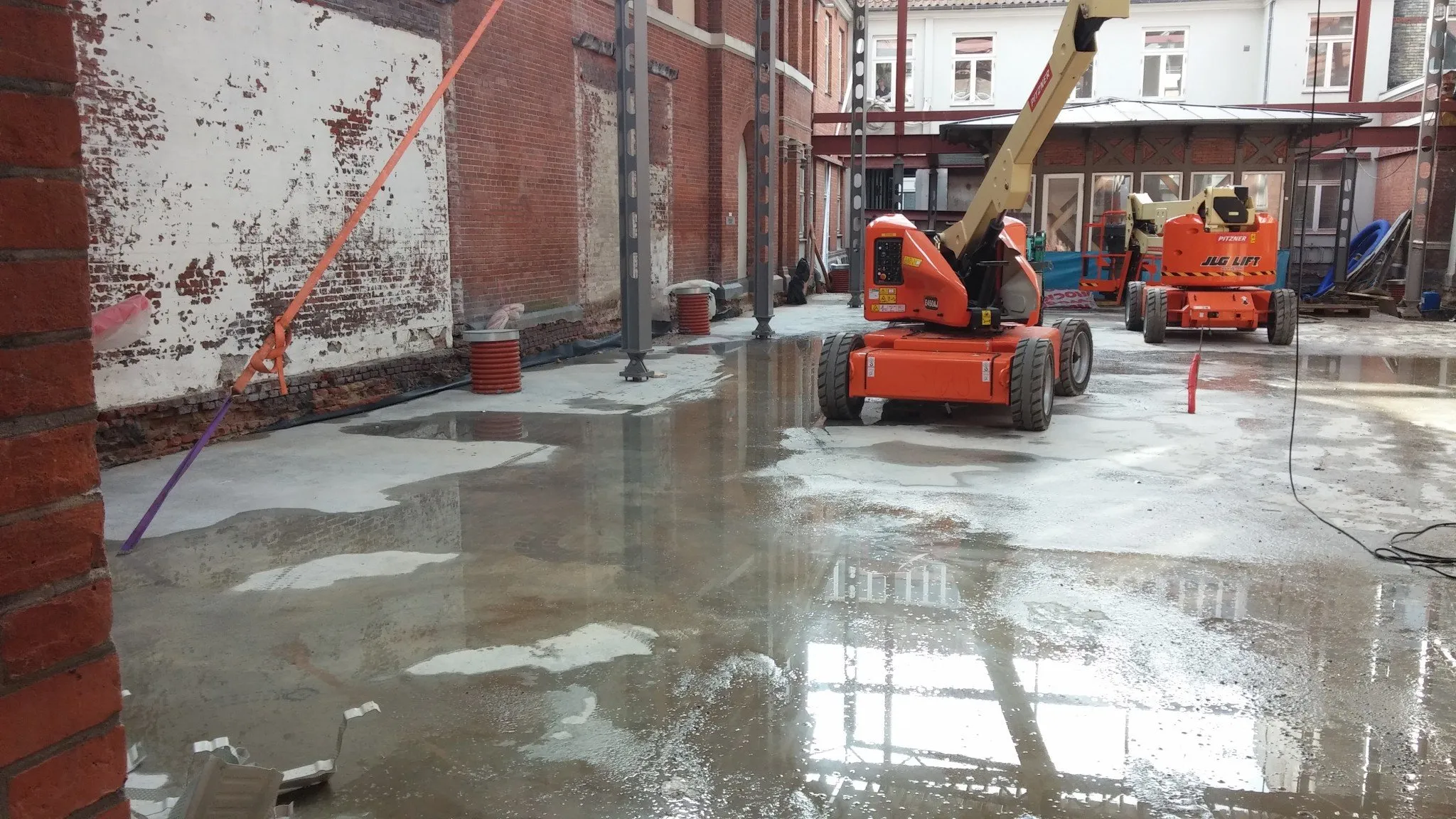

Når man udfører bygge- og anlægsarbejde tæt på eksisterende bygninger, kan omfattende opgravning og vibrationer fra stort maskineri udgøre en væsentlig risiko. Følgeskader og gener for naboer og omkringliggende bygninger er et kendt problem i byggebranchen, og her har skruepæle et stort fortrin:

”Glasoverdækningen skulle placeres klos op ad af en ca. 100 år gammel bygning, og fordi skruepælene installeres vibrationsfrit og næste uden opgravning, behøvede vi ikke at være nervøse for følgeskader,” fortæller Søren Christensen.

Opgaven blev løst i tæt samarbejde med Ureteks projektleder, og det skinner tydeligt igennem, at kommunikationen og projekteringsfasen har været afgørende for Drivadans første erfaringer med skruepæle. For eksempel oplever Søren Christensen at tilgangen med specialdesignede løsninger er noget, der passer godt til dem:

”For vores teknikere kommer det til at kræve lidt tilvænning, fordi de har været vant til at gøre tingene på en helt anden måde. Så har vi heldigvis en rigtig god dialog med Uretek Engineering – det er ikke bare take it or leave it. Vi arbejder sammen om at skabe en løsning, der er optimal for os og kunden,” siger han.

Drivadan forventer ikke, at betonfundering er et overstået kapitel. Men ifølge virksomheden er skruepæle kommet for at blive – og for Søren Christensen og teamet spiller efterspørgsel også en rolle:

”Én ting er klimafordelene, men det kan selvfølgelig ikke stå alene. Med skruefundering er der mange gevinster at hente for alle parter, og vi kan mærke, at nysgerrigheden er stigende – det bliver spændende at se, hvor hurtigt flere i byggebranchen følger trop,” afslutter han.

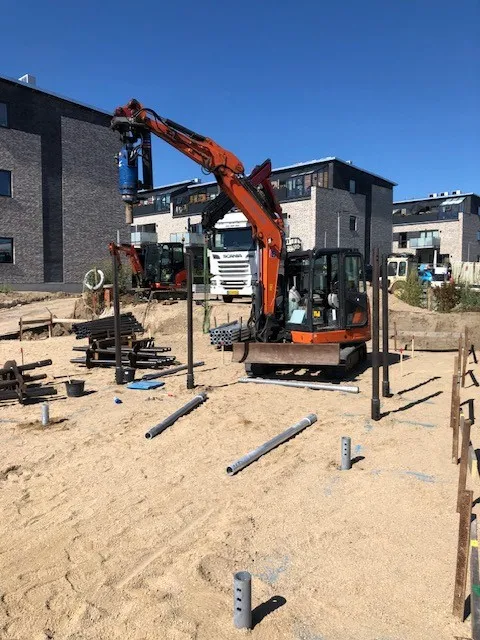

I Næstved har MTN ejendomme over en årrække opført 14 moderne boligblokke med i alt 207 nye lejeboliger. Området kaldes Maglebjerget, og som del af projektet opføres også et 200 kvm fælleshus, der skal udgøre rammen om et stærkt lokalt fællesskab for lejerne.

På fælleshusets byggegrund lå der oprindeligt en gård omgivet af marker. Troels Lau Mattisson fra T-Kon Rådgivende Ingeniører har været tilknyttet projektet fra starten og fortæller, at forholdene på stedet gjorde det nærliggende at anvende skruepæle til fundering:

”Efter nedrivning af gården er jorden blevet planet ud, og opfyldet på det oprindelige terræn giver en ringe bæreevne. Det gav os to muligheder – enten borede betonfundamenter eller skruepæle. Højden på grundvandsspejlets gjorde, at det kunne blive en udfordring at støbe med cement, så valget faldt på skruepæle,” fortæller han.

Opfyldelse af dokumentationskrav var afgørende

Da der skulle findes en samarbejdspartner til udførelse af skruefundament, var det særligt to aspekter, der var udslagsgivende for beslutningen:

”Vi har brugt Uretek før, så vi kender dem og deres produkt, ScrewFast® Skruepæle. Og så er der den vigtige del omkring dokumentationen, beregninger efter Eurocode og funderingsnorm og så afsnitsprojektering – det er der ikke mange andre leverandører, der kan, og det var et af hovedkriterierne. Det gjorde det til en nem beslutning at gå med Uretek,” fortæller Troels Lau Mattisson.

Fælleshuset på Maglebjerget opføres som et KK2-projekt, og derfor skal entreprenørerne dokumentere det udførte arbejde jf. DS1140. Reglerne er kendt for at være meget firkantede, og for nogle firmaer kan det derfor være svært ved at leve op til de omfattende dokumentationskrav. Hos Uretek var det projektleder Daniel Nymann Jensen, der varetog dialogen med Troels Lau Mattisson, herunder behovet for fyldestgørende dokumentation.

”Daniel har været vældig informerende omkring løsningen, og jeg synes, at det hele er gået utroligt nemt. Jeg kan rigtig godt lide, at jeg kunne få dokumentationen upfront og se, hvad den indeholdt – at det ikke først kom til sidst, efter projekt var færdigt. Siden SBI 271 er kommet i brug, oplever vi ofte udfordringer med at få udførselsdokumentation, som opfylder alle nødvendige krav. Men der har jeg været i meget trygge hænder hos Uretek,” fortæller Troels Lau Mattisson.

Succesfuldt samarbejde

I Næstved mangler der kun tage på enkelte af de nye boligblokke i Maglebjerget. Omkring årsskiftet åbner dørene for de nye lejere. Og med dokumentationen på plads kan bygherren påbegynde udlejningen uden dyre forsinkelser.

”I Uretek er vi meget bevidste om, at dokumentation er alfa-omega for bygherrerne, og derfor også for entreprenører og rådgivere. Det skal helst være en gnidningsfri proces, så det ikke trækker ekstra ressourcer for nogen af parterne,” fortæller Daniel Nymann Jensen.

Når Troels Lau Mattisson reflekterer over forløbet, er konklusionen, at samarbejdet omkring ScrewFast® Skruepæle har været uproblematisk fra start til slut – og han ville ikke tøve med at sende andre i en lignende situation i retning af Uretek:

”Står man og har brug for pælefundering, vil jeg bestemt anbefale Uretek. Også hvis funderingen skal skråtstilles eller sikres mod opadgående kræfter, er ScrewFast Skruepæle en ideel løsning. Og når man kommer op i lidt større byggerier, fx KK2-projekter, hvor det er relevant med sikring og dokumentation, så leverer Uretek,” afslutter han.

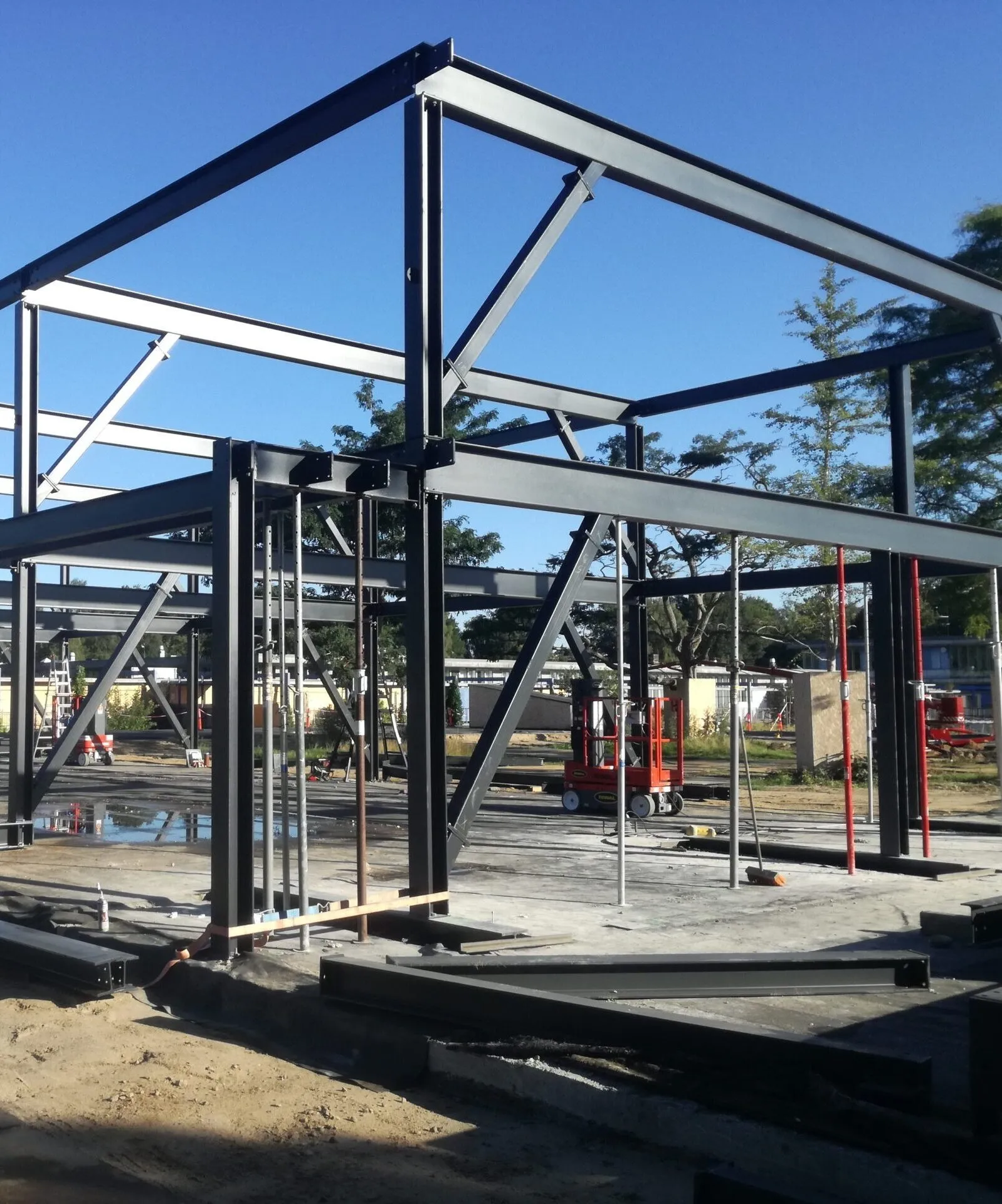

Uretek Engineering etablerede skruefundament til treetagers kontorbyggeri i Gentofte. Byggeriet består af kontorpavilloner med 48 moduler fordelt på de tre etager, svarende til i alt 156 kontorpladser. Funderingen blev gennemført i tæt dialog med teknisk chef Brian Hedegaard-Jensen fra totalentreprenøren Conrum (tidl. Mobilhouse A/S).

KK2-projekt med kort varsel

Som KK2-projekt skulle etagebyggeriet opføres med fuld udførelsesdokumentation jf. DS 1140. Tidsrammen var stram: Fra aftaleindgåelse med entreprenøren havde Uretek Engineering kun 14 dage til opstart, og funderingen skulle udføres på kort tid.

Funderingen blev udført med i alt 142 ScrewFast® skruepæle med længder på 6–8 meter. Uretek Engineerings specialiserede montører tilpassede undervejs pælenes længde til de varierende forhold i jordbunden, og arbejdet blev udført planmæssigt med en udførelsestid på i alt 6 arbejdsdage.

Allerede to dage efter opgavens afslutningen lå den fulde KK2-dokumentation klar fra Uretek Engineering, hvilket gav rådgiver og bygherre et trygt og sikkert grundlag for det videre projektarbejde.

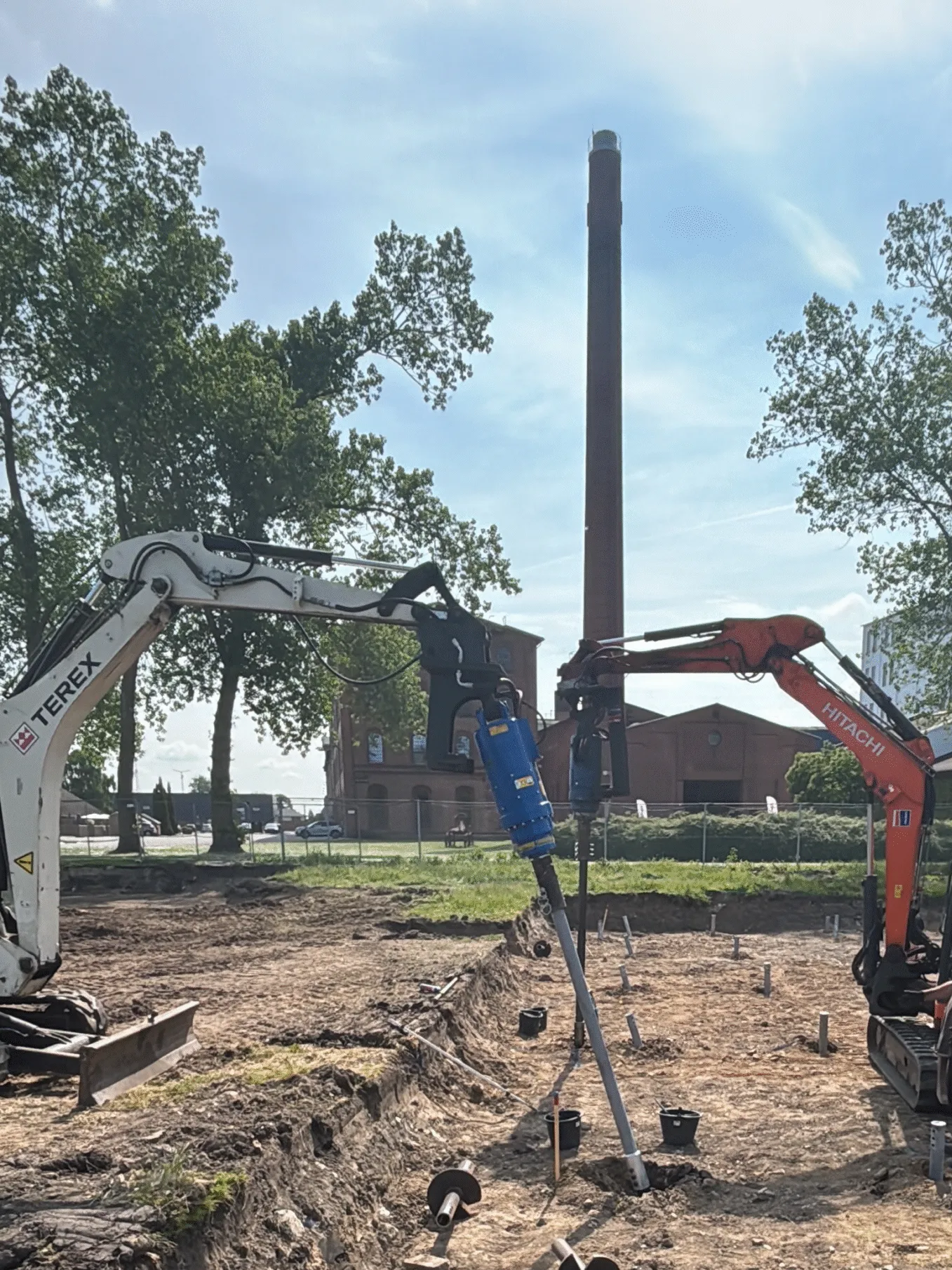

Etableringen af et nyt boligkvarter “Sukkervænget” i Sakskøbing krævede fundering med skruefundament under tre boligblokke i to etager, svarende til i alt 17 boliger. Boligerne opføres ved Sakskøbing Sukkerfabrik med det formål at skabe et bynært boligkvarter omgivet af natur. Arbejdet blev udført i tæt samarbejde med projektudvikler Klaus Andersen fra Skagen Danmark.

Skibsted Ejendomme står bag opførelsen af ejendommene, som består af færdige pavillonmoduler. Uretek blev inddraget allerede i projekteringsfasen for optimal tilrettelæggelse af KK2-byggeriet.

Byggegrunden, der er placeret mellem Sakskøbing Å og en anlagt sø, krævede specialfundering, da de øvre jordlag overvejende består af organisk materiale. Funderingen blev udført i 6-7 meters dybde med i alt 140 ScrewFast® Skruepæle. Da skruepælene installeres vibrationsfrit, foregik det trods den nære bebyggelse – uden væsentlig gene for naboerne.

Ureteks specialiserede montører udførte opgaven på 14 arbejdsdage, og arbejdet blev overleveret med fuld dokumentation jf. DS 1140.

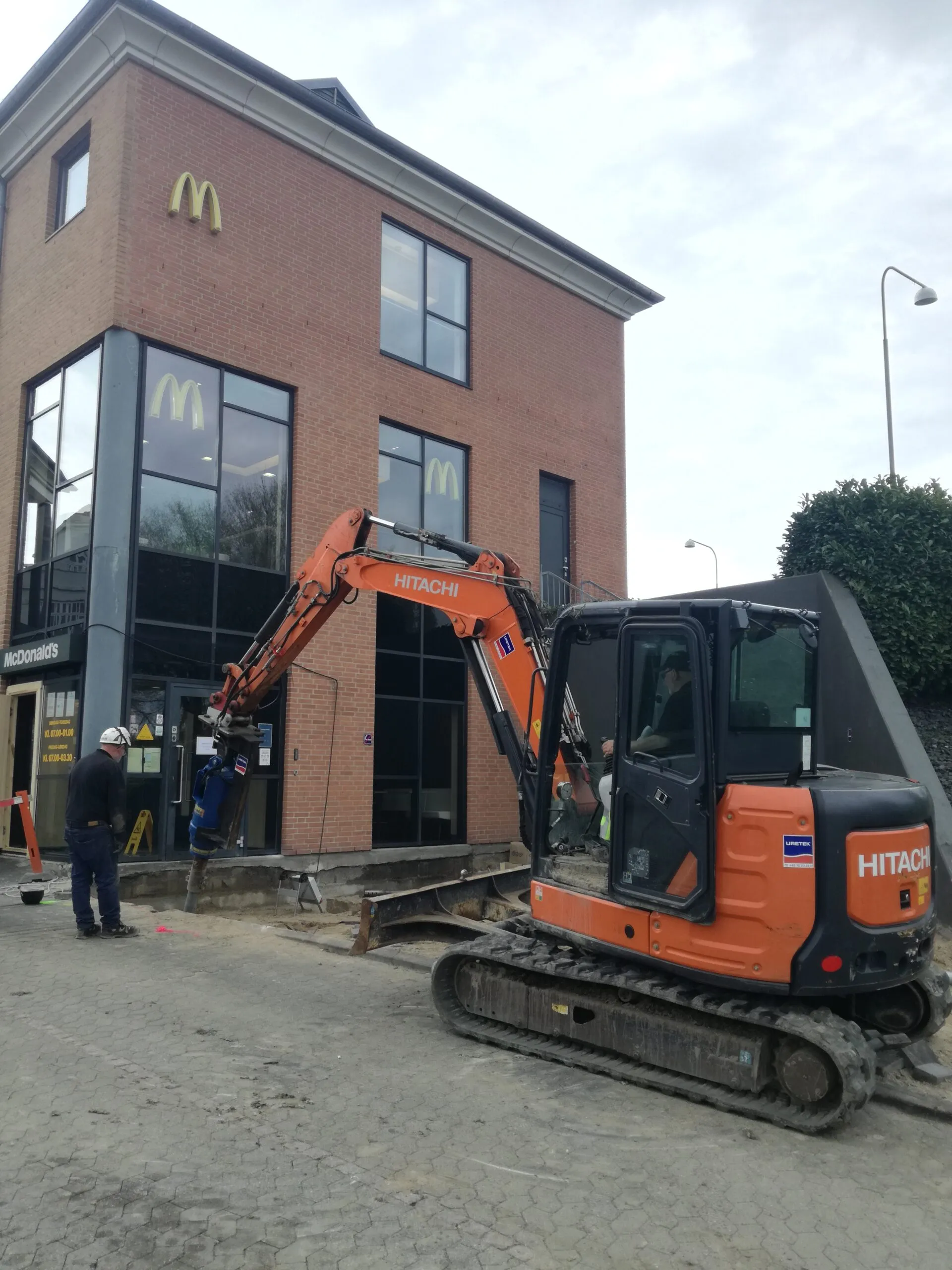

Da McDonald’s i Svendborg stod over for at skulle etablere et helt nyt McCafé baristaområde ved deres restaurant, var det rådgivningsfirmaet DetailConsult der fik ansvaret for projektledelsen. Med behov for flere siddepladser, var der tale om en tilbygning på 40 kvadratmeter i konstruktionsklassen KK2.

Hos DetailConsult var kunde- og projektchef Egede Dalby Christensen ikke i tvivl, da der skulle findes en underleverandør til funderingsopgaven:

“DetailConsult samler på gode samarbejdspartnere, og vi valgte Uretek, fordi de har et godt ry. De var gode til at være løsningsorienterede i samarbejde med entreprenøren og ingeniøren,” siger Egede Dalby Christensen.

Egede Dalby Christensen, DetailConsult

Fordelene ved ScrewFast Skruepæle® er mange, og i dette tilfælde gav det særligt god mening at benytte den skånsomme metode. Restauranten holdt endda åbent for kunder under udførelsen.

“Hvis der skal laves tilbygning til en restaurant eller virksomhed, som er i drift, skal man selvsagt gå forsigtigt til værks. Når vi installerer skruepælene er det helt vibrationsfrit, og det er afgørende i et projekt som det her, så der ikke sker skade eller forstyrrelser på de eksisterende bygninger – og det skal naturligvis også være sikkert for personerne i bygningen,” siger Jesper Storm, ingeniør og projektleder hos Uretek.

Det tog Uretek to dage at installere skruepælene med syv meter ned til bæredygtige lag. Uretek funderede tilbygningen på i alt 24 ScrewFast Skruepæle®, og derefter kunne hovedentreprenøren støbe fundamentsbjælker og selvbærende terrændæk. Egede Dalby Christensen glæder sig over den smidige opgaveløsning:

“Vi er kommet fint i mål, og der har ikke været nogen forstyrrelser. Jeg vil helt sikkert anbefale andre at bruge Uretek”.

Se flere eksempler på skruefundering >>

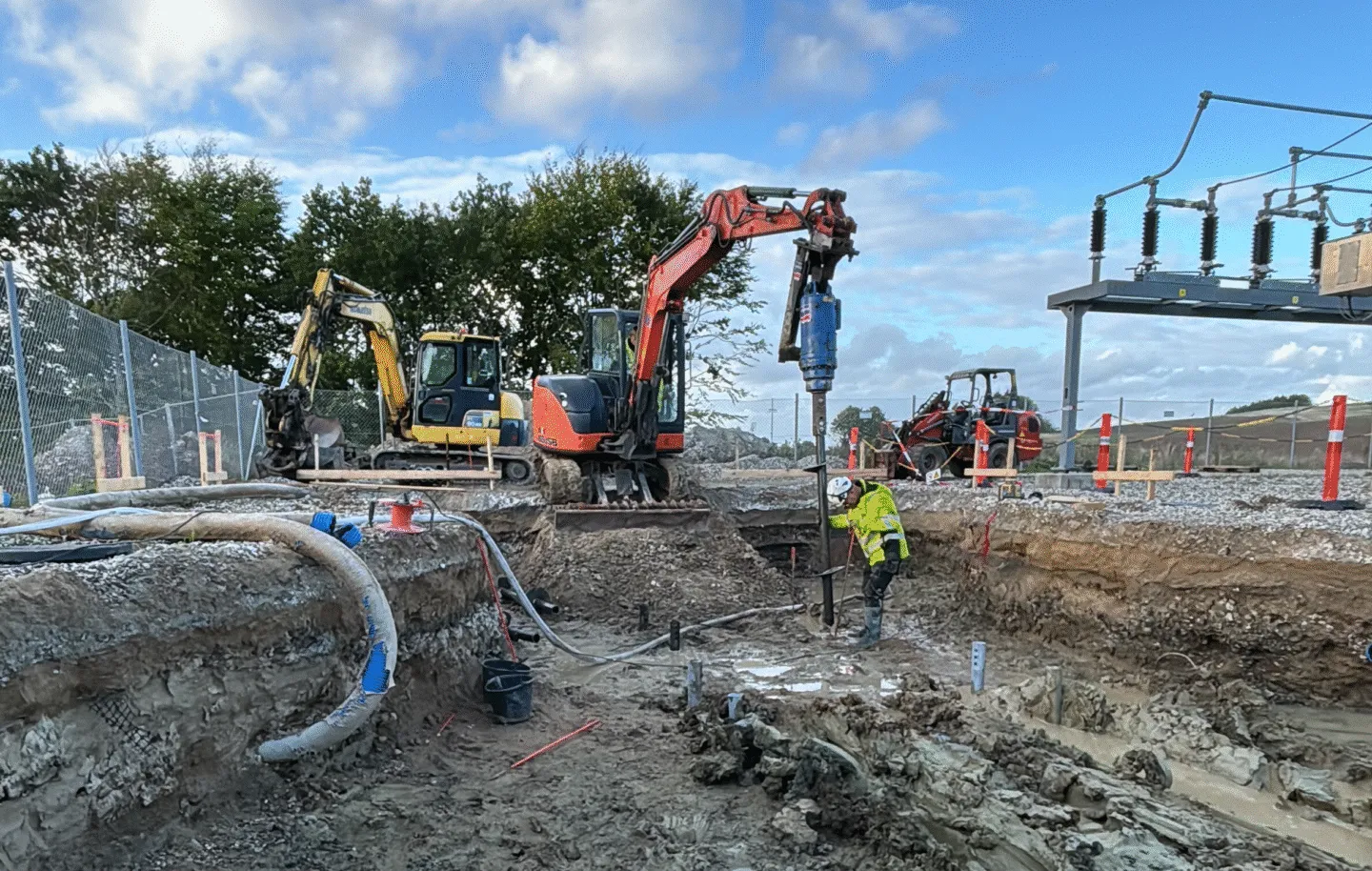

Elnetselskabet N1 udvidede deres transformerstation syd for Randers med et nyt linjefelt og fundament til slukkespole, der blev opført med nogle måneders mellemrum. Uretek Engineering har som underentreprenør leveret og installeret ScrewFast® skruepæle til fundering af betondækket til udvidelsen.

Byggeriet krævede specialfundering, da en undersøgelse af jordbundsforholdene viste et højt indhold af tørv, gytje og fed ler i adskillige meters dybde. For at sikre den nødvendige bæreevne, måtte de i alt 30 pæle skrues 12-13 meter under terræn til bæredygtige jordlag.

Efter installering af skruepælene afsluttede Uretek Engineering med topbeslag til armering, hvorefter hovedentreprenør HME kunne støbe betondæk. Installering af skruepælene tog sammenlagt fire arbejdsdage.

I det vestlige Odense ligger det moderne senior bofællesskab ”Odins Have”. Ifølge bygherre Miljø-Bo A/S kan lejlighedskomplekset bryste sig af titlen som Fyns første Svanemærkede boligbyggeri.

Det unikke projekt er dermed et foregangseksempel for fremtidige byggerier, da Svanemærket er en garanti for boliger med et lavt energiforbrug, godt indeklima og strenge krav til bæredygtige byggematerialer og genanvendelighed.

Dybt forankret

TMRB, der er hovedentreprenør på projektet, valgte Uretek som underleverandør til installering af 16 stk ScrewFast Skruepæle® for fundering af forskellige dele af lejlighedskomplekset. ScrewFast Skruepæle® kan genanvendes, selv efter mange år, og skruefundamentet giver stor fleksibilitet, da pælene kan anvendes ved selv meget udfordrende jordbundsforhold.

I projektet er ScrewFast Skruepæle® da også særdeles velegnede, da de forberedende jordbundsundersøgelserne dokumenterede, at bæredygtige jordlag findes 2,4 meter under terræn. Stålpælene galvaniseres for at undgå korrosion, og det patenterede design sikrer en meget høj bæreevne. I alt 200 tons stål kommer til at indgå i konstruktionen som helhed.

Grøn tråd

Odins Have rummer i alt 61 boliger og er et tilbud til aktive seniorer, der vil bo midt i grønne omgivelser og samtidig nær byen. Byggepladsen i Bolbro er omkranset af tæt skov, og i tråd med den grønne agenda bevares også de smukke, gamle træer, der befinder sig midt på pladsen.

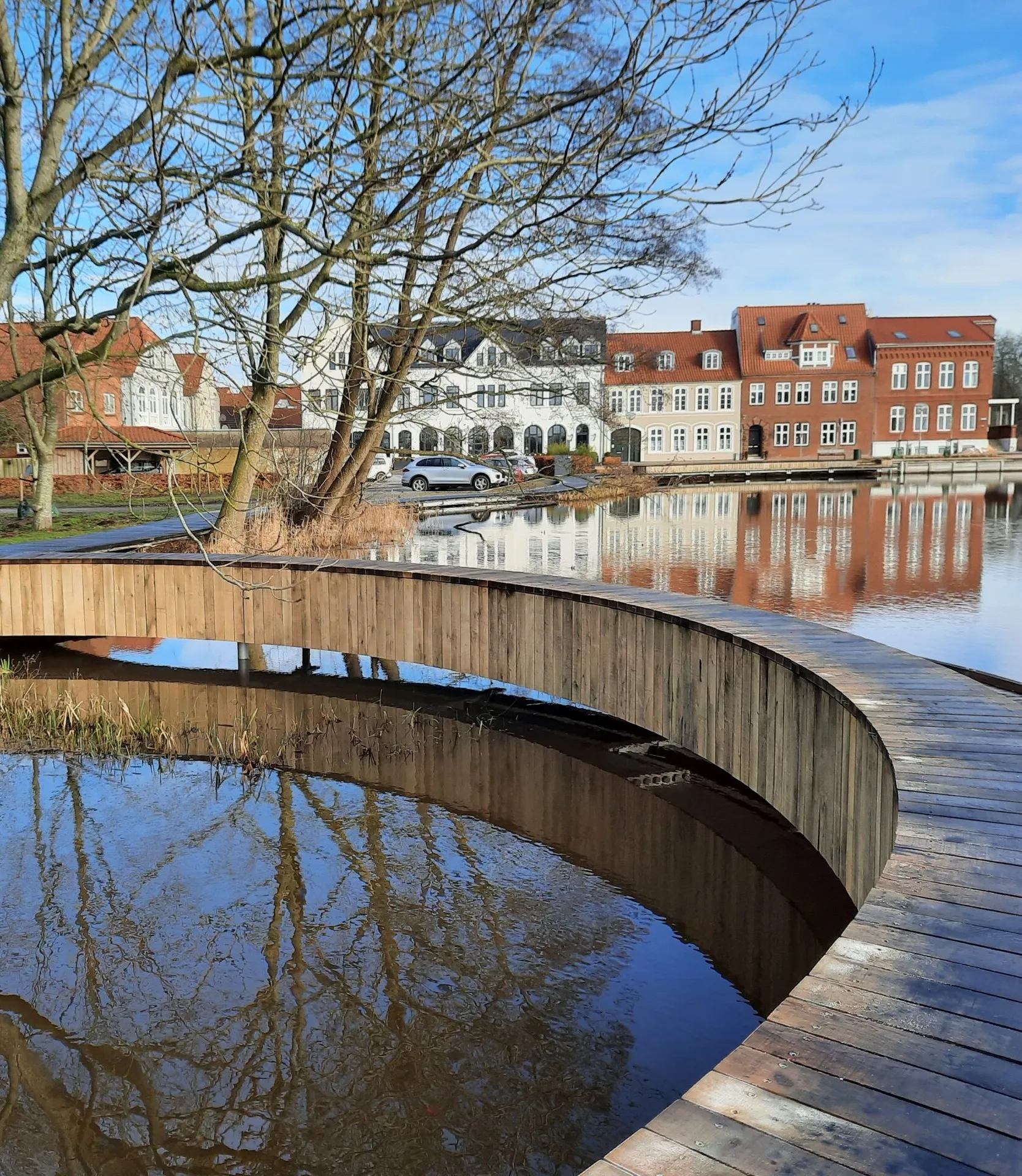

Etablering af cirkelbro og træpromenade med ScrewFast Skruepæle® langs Mølledammen i Skulpturhaven i Tønder.

I Tønder har vi skruet ScrewFast Skruepæle® langs vandkanten. Pælene bærer den nye flotte cirkelbro og træpromenaden i de smukke omgivelser langs Mølledammen i Skulpturhaven, Tønder.

Da der er ældre bygninger langs Skulpturhaven har det været vigtigt for Tønder Kommune at vælge en løsning, som ikke gav vibrationer og som kunne medføre skader på nærliggende bygninger. Under hele processen har der været målt på flere bygninger, og målingerne har bekræftet at installeringen er foregået helt vibrationsfrit.

Promenaden og broen stod klar i november 2020. Broen svæver over vandspejlet, så man kan få fornemmelsen af at gå på vandet, ligesom den skal give besøgende og borgere en opsigtsvækkende velkomst til Tønder.

Arbejdet med byrum og klimatilpasning i Tønder Midtby er et af de seks indsatsområder i Tøndermarsk Initiativet, der har til formål at gøre området endnu mere attraktivt at besøge, arbejde og bo i.

Se flotte dronebilleder og nabointerview fra Tøndermarsken

Se fin video fra en tur på den færdige egetræspromenade ved Hostrups Hotel her.

Læs mere om projektet i Ugeavisen Tønder her.

Se mere om etablering og opbygning af fundament her.

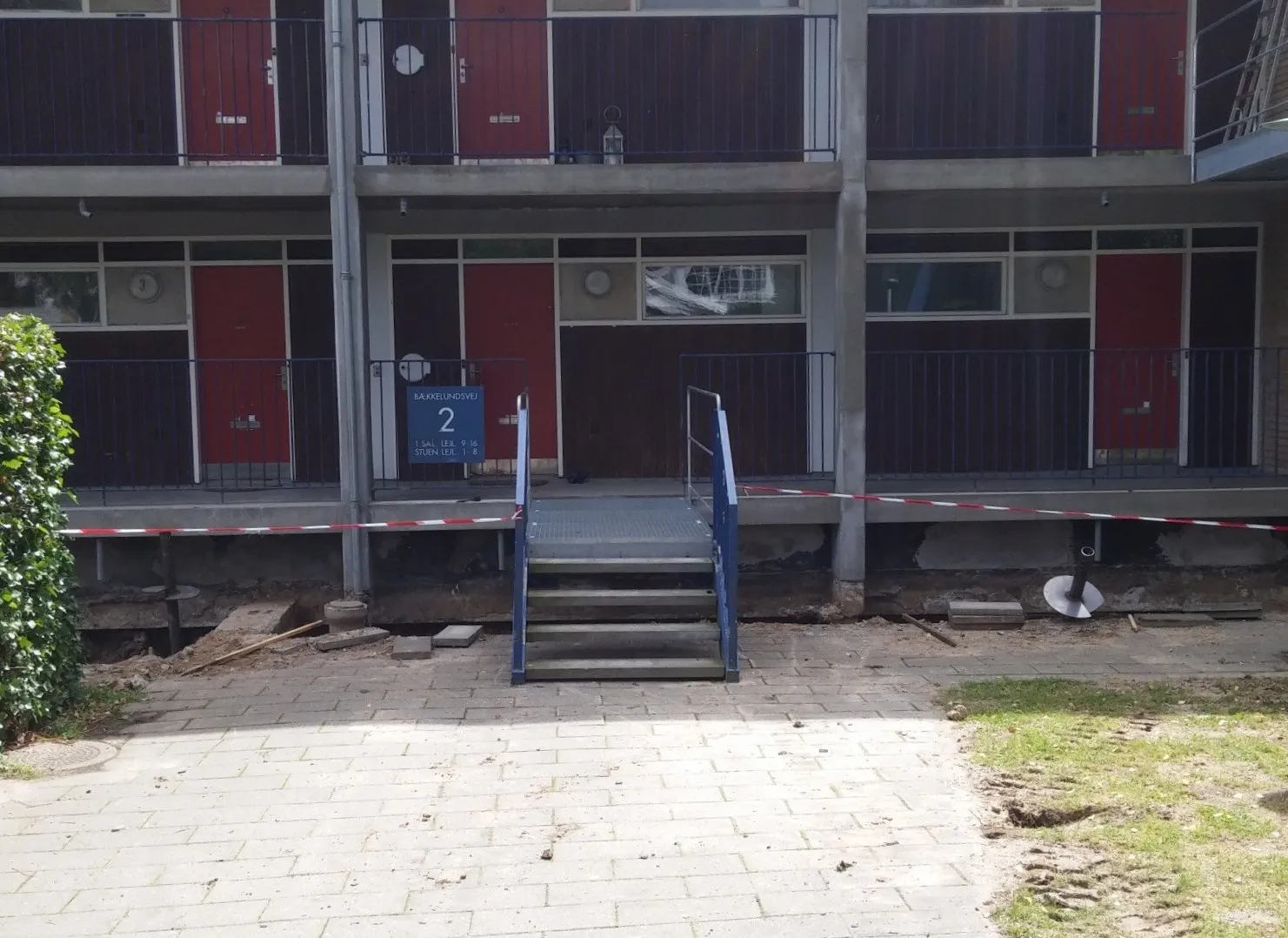

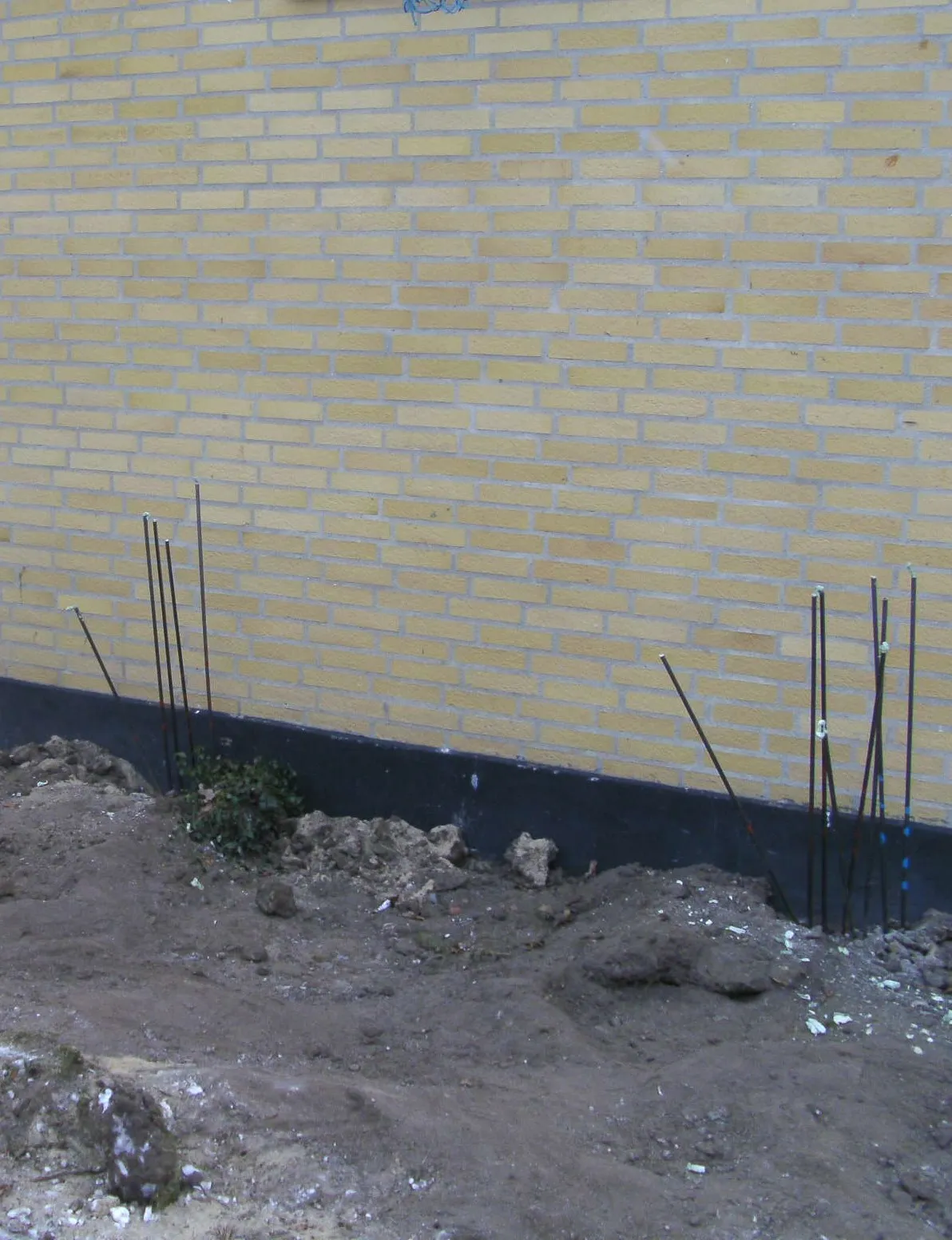

Efterfundering af fundament med ScrewFast Skruepæle^® og efterfundering af gulv med Uretek GeoPlus®.

Ifølge geotekniske rapporter var halvdelen af fundamentet og gulv fejlfunderet på sætningsgivende jordlag. På grund af dybderne til de bæredygtige lag og ud fra et økonomisk synspunkt valgte man at benytte ScrewFast Skruepæle^® for stabilisering af fundamentet.

Idet bygherre ikke ønskede at opbryde gulvet og fraflytte huset, valgte man at benytte Uretek GeoPlus^® til stabilisering af gulvet. I stedet for flere ugers byggerod, blev gulvet stabiliseret på 3 dage med minimale gener for bygherren. Samtidig blev gulvet stabiliseret udefra for at skåne gulvfladen.

Se mere om stabilisering af gulv her.

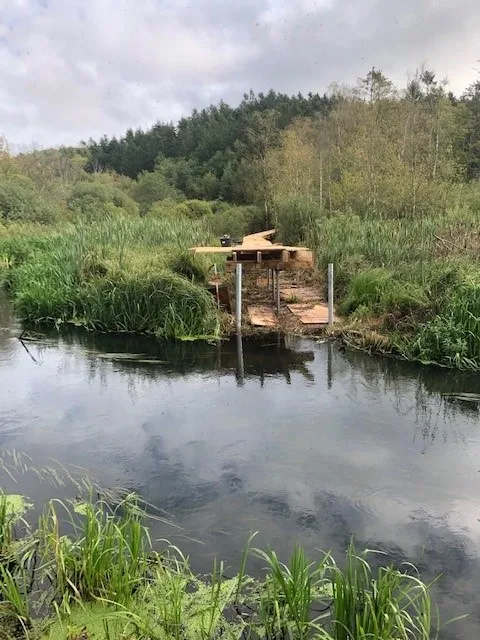

I Bruunshåb ved Viborg har byens borgere længe drømt om en bro, der skal forbinde byen med naturparken på den anden side af Søndermølle Å. Nu er den lige om hjørnet. Og funderingen spiller en helt særlig rolle.

Den nye bro over Søndermølle Å er netop nu under udførelse og munder også ud i en gangbro gennem den naturskønne mose, hvor borgerne får adgang til en betagende gåtur gennem terrænet.

Da den økonomiske støtte til projektet faldt på plads, fik projektleder i Teknik- og Miljøforvaltningen, Niels Bilde, ansvaret for at styre den ikke helt ukomplicerede opgave i mål. Den 103 meter lange gangbro skal etableres over og langs med åen gennem det bugtede moseterræn, og i den forbindelse har det været afgørende at sikre hensynet til områdets vegetation og dyreliv.

Biologer med på råd

Niels Bilde tilrettelagde projektet i samråd med kommunens biologer for at sikre, at naturen i mosen ikke led overlast ved anlæggelsen af gangbroen. Det var derfor et krav, at gangbroen skulle funderes ved hjælp af skruepæle, som er en meget skånsom løsning for den omgivende natur. Uretek blev valgt til at etablere skruefundamentet.

”Jeg har tidligere været i Fosdalen og gået på de boardwalks, som er etableret dér. Så jeg lavede lidt research og kunne se, at det var Uretek, der havde lavet de bærende dele. Og det passede godt med det, vi havde brug for til vores gangbro. Skruepælene er jo en fleksibel og nem løsning, når jordbundsforholdene er lidt uforudsigelige. Det fungerede også godt, når vi nu ikke kunne køre rundt med store maskiner i naturområdet,” fortæller Niels Bilde.

Med de patenterede ScrewFast Skruepæle® foregår installeringen fuldstændig vibrationsfrit og uden behov for opgravning. Metoden er ofte anvendt ved de udfordrende jordbundsforhold, man finder ved moser, søer og lignende.

Tidsplan tålte ikke forsinkelser

I projektet var tiden desuden en afgørende faktor. For at skåne naturen mest muligt, skulle al anlægsarbejdet nemlig udføres i vinduet fra august til november. Det krævede en hurtig funderingsløsning uden forsinkelser, så selve byggearbejdet kunne udføres problemfrit.

”Af hensyn til yngle- og dvaletider i området har det det været vigtigt at overholde tidsplanen. Også fordi der var andre aktører, der skulle til for at udføre deres arbejde. Og der gik samarbejdet med Uretek fantastisk. Jeg har ikke andet end ros til både projektlederen og montørerne,” afslutter Niels Bilde.

Inden for få uger står gangbroen klar i Bruunshåb. Viborg Kommune forventer at indvie gangbroen ved udgangen af oktober, og det bliver et stort øjeblik, når borgerne for første gang kan træde over Søndermølle Å og gennem naturparken. Husk at slå vejen forbi, næste gang du besøger Viborg.

Det unikke starter allerede fra bunden. Fundamentet er avancerede ScrewFast Skruepæle, der har en lang række fordele i forhold til fremtidens byggeri. Vi har startet projektets første etape med at skrue de første 8 stk. ScrewFast Skruepæle i jorden. I løbet af det næste år vil de næste etaper af Det Biologiske Hus fortsætte med at blive opført hos HUSET i Middelfart.

Det Biologiske Hus er et revolutionerende dansk huskoncept, der både arkitektonisk, bygningsteknisk og økonomisk vil være et reelt og attraktivt alternativ til det “konventionelle” hus. Huset er skabt ud fra Cradle to Cradle princippet, og bygges så det demonstrerer, hvordan biobaserede restmaterialer kan oparbejdes til værdifulde byggematerialer. Det kunne f.eks være restprodukter fra hvede, raps, hamp, tang og majs.

Det Biologiske Hus forventes at være færdigt til sommeren 2016.

Se artikel i ErhvervsavisenFyn her.
Se mere om etablering og opbygning af fundament her.

Projektet Urban Container Living i Kanalbyen i Fredericia er nu sat på 32 stk. ScrewFast Skruepæle.

Kanalbyen ved Lillebælt bliver en levende bydel med optil 2800 nye arbejdspladser og omkring 1000 nye boliger. Kunst og teater er tiltænkt at blive dynamoen for Kanalbyen, som vil blive et meget aktivt, attraktivt og innovativt boligområde.

Uretek har udført skruefundament ved byggeriet med 32 stk. ScrewFast Skruepæle® på 14 meter for at sikre stabiliteten i byggeriet. Byggeriet er et midlertidigt byggeri, som er planlagt til at skulle fjernes igen, og pælene skal efter endt brug skrues op igen og genanvendes på et andet projekt.

Container Living fik den 21. marts 2017 byggetilladelse til 2-plans containerbyggeri i henhold til BR15. Det bemærkes, at byggetilladelsen er meddelt uden dispensationer.

Container Living konceptet udmærker sig ved at kunne:

• Bygge i henhold til BR15 uden dispensationer
• Opføre etagebyggeri
• Opføre flytbart byggeri på midlertidig beliggenhed
• Bygge på forurenet grund
• Opføre hotellejligheder (højeste brandkategori)

Læs mere på Container Livings hjemmeside HER

Se video fra installering af de første pæle fra Container Living HER

Ved Havmosen i Augustenborg på Als opfører bygherre Waco ApS hele otte nye sommerhuse på en attraktiv beliggenhed tæt ved vandet. Området er meget kuperet, og de bæredygtige jordlag på grunden befinder sig op til 2 meter under terræn. Bygherren kontaktede derfor Uretek for at sikre en pålidelig funderingsløsning.

Projektet krævede i alt 114 ScrewFast Skruepæle® à 3-4 meter, og på fem dage fik Uretek installeret gode, stabile fundamenter til de smukt beliggende sommerhuse.

Bliv klogere på skruefundamenter >>

Opgaven fra et typehusfirma lød på at udføre skruefundament til fire typesommerhuse på byggegrunde i Marielyst, Falster, på en grund med ringe jordstyrker i de øverste lag.

Løsningen blev efter indhentning af oplysninger fra ingeniører og geoteknikere et design med vores ø60 pæle. Der blev valgt en model med såvel standard sidehuller som topgevind til montering af montagebeslag.

Der blev på denne opgave iskruet 42 stk. ScrewFast Skruepæle^® a 4,0 meter på 3 dage.

Klik her, hvis du vil læse mere om arbejde udført med ScrewFast Skruepæle^®.

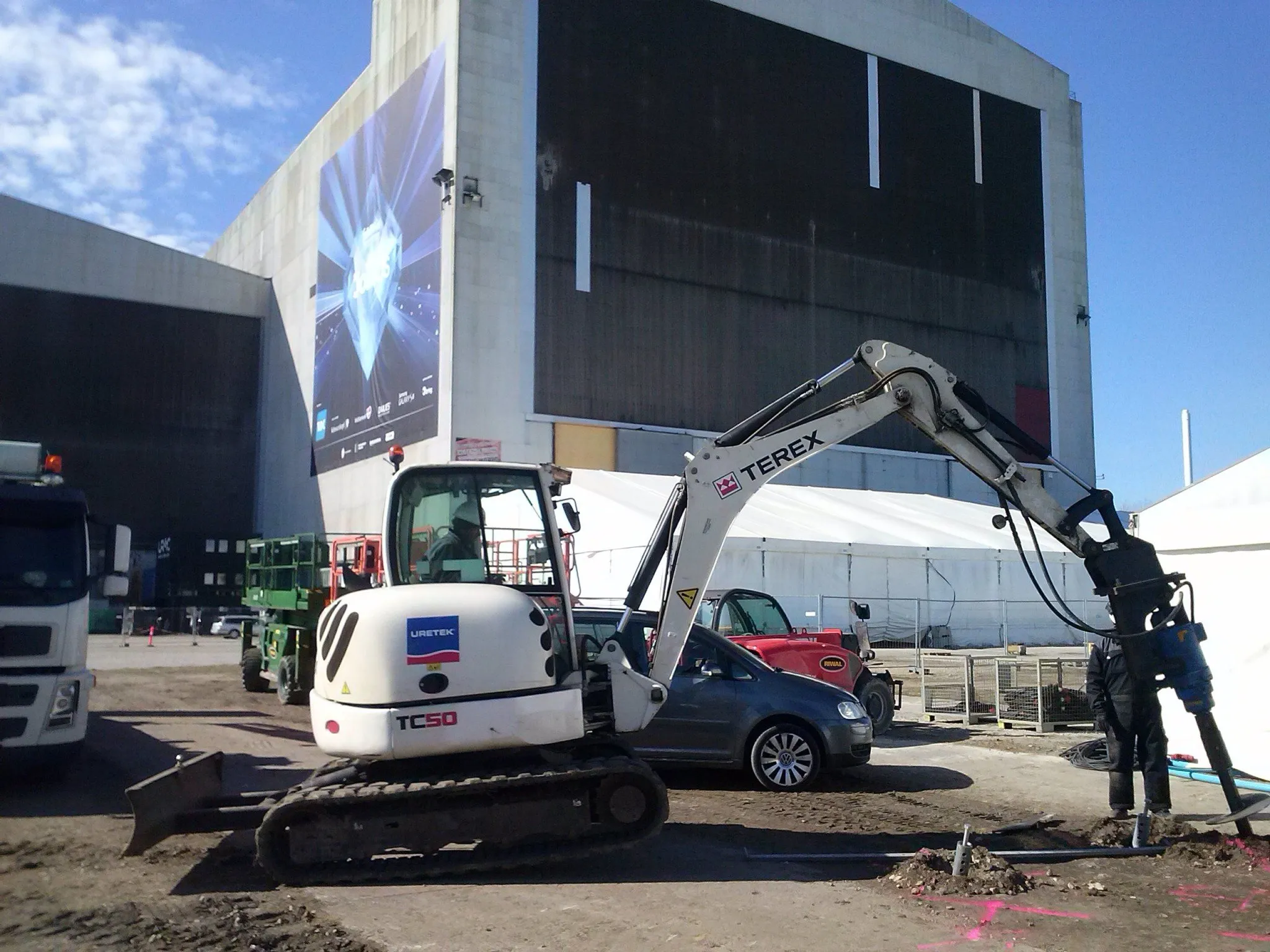

Stemmeafgivningen til Eurovision Song Contest 2014 i København var i sikre hænder, da den høje telemast, som skulle håndtere flere millioner sms’er på festdagen hvilede på fundament fra Uretek. Med 6 stk. ScrewFast Skruepæle^® funderede Uretek masten på en særlig stålramme. Den fulde installering af skruepælene og den specielt fremstillede stålramme, som masten skulle boltes på, tog ca. halvanden dag.

Fjorten dage efter afholdelsen af det store, internationale musikshow blev stålrammen afmonteret, og de 6 stk. ScrewFast Skruepæle^® blev skruet op igen. På bare 4 timer var der ingen synlige spor efter den ca. 30 meter høje telemast.

Se artikel fra Licitationen om arbejdet på Refshaleøen

Læs mere om vores effektive og vibrationsfrie metode til fundering

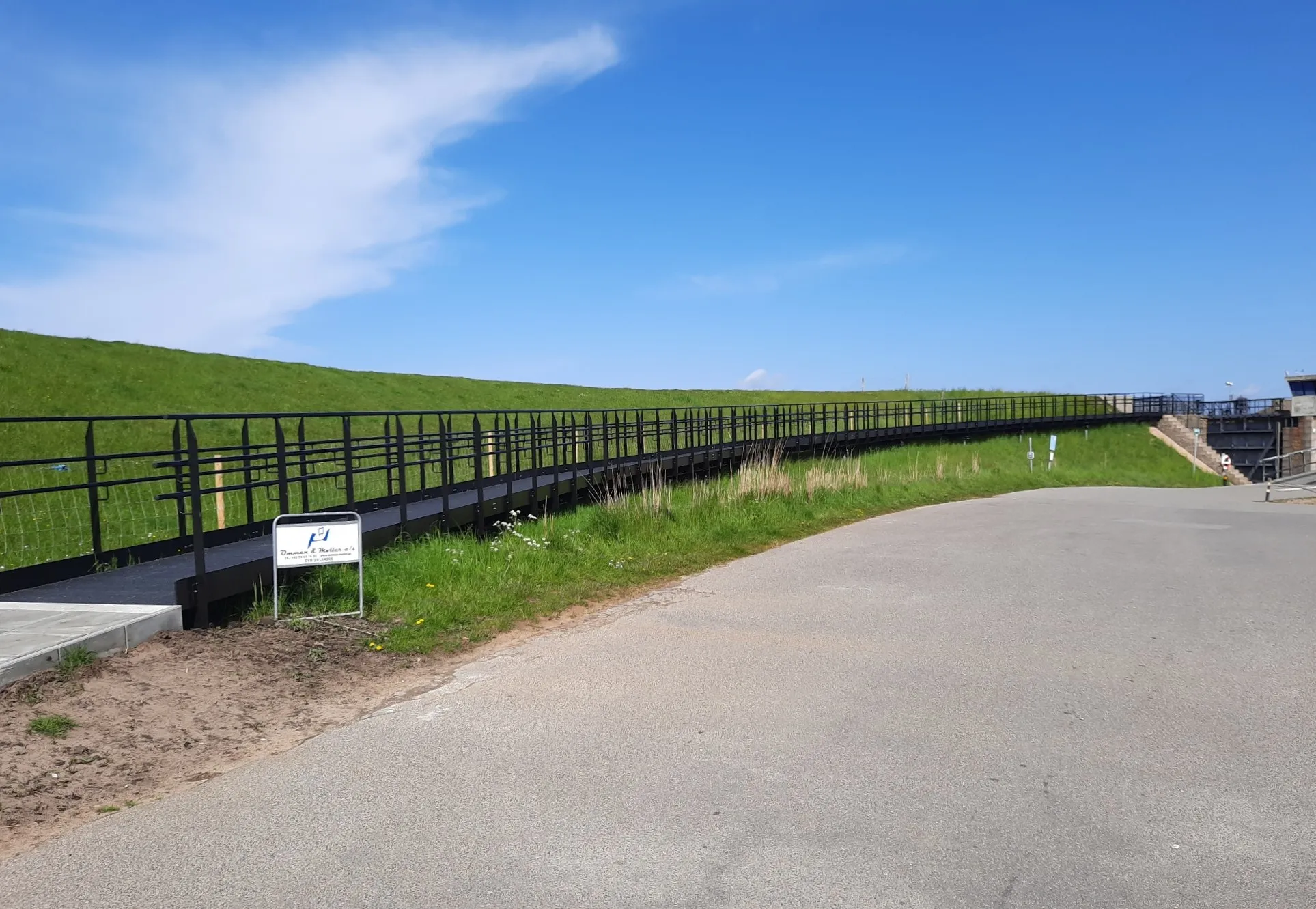

Etablering af handicapvenlig adgang til kammerslusen ved Ribe med ScrewFast Skruepæle®.

Den nye handicapvenlige adgangsvej etableres på sydlige side af slusekonstruktionen, langs Bjerrumvej. Tilslutning af den nye handicapvenlig adgang sker direkte i niveau med opholdsarealet på slusekonstruktionen. For at sikre en blid overgang afsluttes rampen med en repos på 1,5 m ind til slusekonstruktionen.

Rampen består af 5 stk. 12 m rette sektioner funderet på ScrewFast Skruepæle®  pr. 6 m. De enkelte 12 m sektioner drejes ca. 10 grader i samlingerne.

Den handicapvenlige adgang bliver funderet på skruepæle, da man på den måde undgår at beskadige diget, dvs. ingen gravning og rystelser i selve digekonstruktionen.

Det var et krav fra Bygherre og Rådgiver, at digekonstruktionen skulle påvirkes så lidt som muligt – således digets styrke ikke forringes. Den handicapvenlige adgang blev derfor funderet på skruepæle.

Installation af pælene sker helt vibrationsfri og uden opgravning og er hermed med til at sikre at digekonstruktionen påvirkes mindst muligt.

Læs artikel fra JydskeVeskysten om motivet for den flotte rampe her.

Se video af nedskruning af en af vores ScrewFast Skrupæle® her.

Se mere om etablering og opbygning af fundament her.

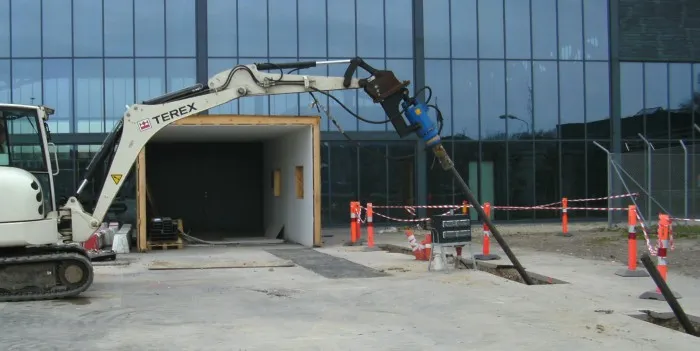

Københavns Lufthavn har et stort behov for effektivt at kunne håndtere de tusindvis af passagerer og deres respektive bagage. Men lufthavnen havde ikke permanente faciliteter til formålet. En hangar og nogle store telte er blevet til check-in station for krydstogtpassagerer på vej hjem fra København. Og for at sikre teltene og dermed passagerernes bagage, har vi skruet og funderet teltene med ScrewFast Skruepæle^®.

Uretek har boret 67 ScrewFast Skruepæle^® som lodpæle og 16 ScrewFast Skruepæle^® som skråpæle ned i jorden. Der er monteret 23 momentbeslag til optagelse af vandrette kræfter, hvoraf de 11 er med to og de øvrige 12 med fire vinger.

Se ByggeTeknik artikel 01-06-2011
Se mere om vores metoder til fundering her.

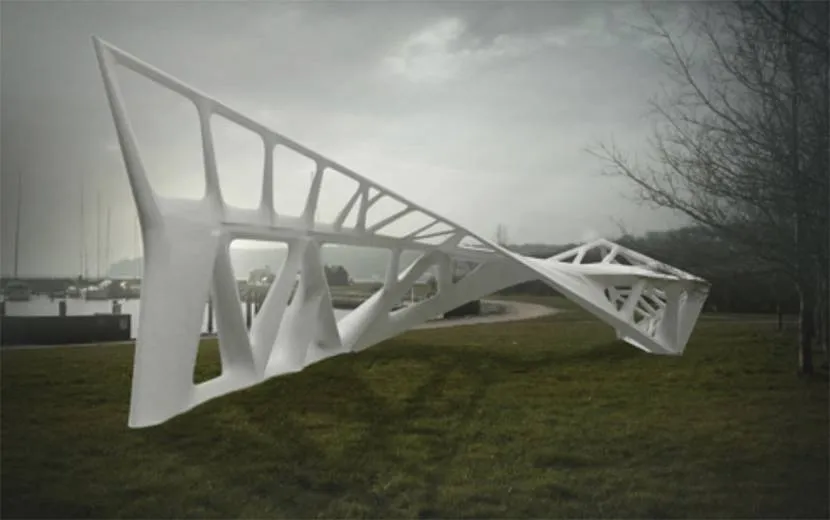

Ved hjælp af robotter og digital teknologi er den mest avancerede betonform, nogensinde opført i Danmark. Konstruktionen repræsenterer et internationalt forskningsgennembrud, som vil kunne spare millioner af tons CO2 på verdensplan og åbne for helt nye typer af byggeri med dansk milliardvækst til følge.

Dansk arkitektur og robotteknologi oplever kronede dage i denne tid med et forskningsgennembrud af de helt store i Aarhus. Det drejer sig om den iøjnefaldende eksperimentalkonstruktion Opticut / Experiment R, der er funderet på ScrewFast Skruepæle®  fra Uretek og opsat på Tangkrogen ved Marselis Lystbådehavn.  Robotter gør det muligt at skabe bygninger, som ellers havde været umulige at realisere.

Bag de spektakulære betonformer gemmer sig en unik historie om seks års intensiv forskning i robotteknologi og arkitektur, der har bragt Danmark i den absolutte førertrøje i et område, som er så nyt, at de færreste kender til det. Ikke desto mindre er det et felt, som kan få stor betydning for den globale byggeindustri.

Da der var specielle forhold for funderingen med dårlig jord, begrænsede arbejdsvilkår og man ikke ønskede vibrationer og opgravning, bad Arkitektskolen Aarhus Uretek om at etablere fundamenter med ScrewFast Skruepæle®, så man var sikre på at den tunge betonkonstruktion stod fast.

Bag projektet står foruden Arkitektskolen Aarhus bl.a. robotvirksomheden Odico, betonspecialisten Hi-Con, ingeniørvirksomheden Søren Jensen, forskalningsvirksomheden Brunsgaard, Aarhus Tech, det hollandske universitet TU Delft samt en lang række aktører fra byggebranchen.

Se video af nedskruning af en af vores ScrewFast Skrupæle® her.

Se artikel om betonkonstruktionen fra Bygnet her.

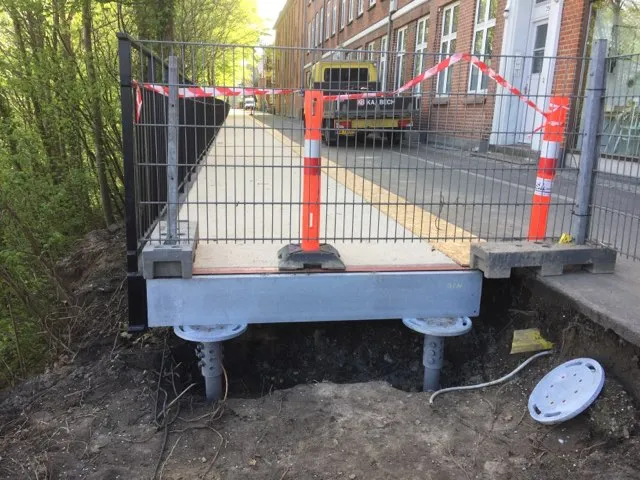

Den nye supercykelsti er en udvidelse af den eksisterende cykelsti med en ”let svævende” konstruktion funderet på ScrewFast Skruepæle® og med en samlet kørebredde på 4,0 m. Der er projekteret med præfabrikerede stålelementer med en længde på 8,0 m, som hejses på plads og fastgøres til skruepælene.

På grund udfordrende jordbundsforhold og skrånende terræn ned til banelegemet midt i Aarhus var det påkrævet med en funderingsløsning, som ikke blot kunne udføres under meget begrænsede adgangs- og arbejdsforhold, men også hurtigt, effektivt og under hensyntagen til de eksisterende boligkarréer ned til og langs den eksisterende sti. Oveni alt dette skulle cyklisterne og de gående stadig have mulighed for at benytte stien medens arbejdet foregik.

Uretek blev kontaktet af flere bydende på grund af fordelene og mulighederne med ScrewFast Skruepæle®, som er en løsning der er “skræddersyet” til projektet.

Se video fra installering af pæle ved Halssti her.

Se her video lavet af Trafik i Aarhus (Facebook) fra montering af broelementer på ScrewFast Skruepæle.

Se artikel fra Århus Stiftstidende om indvielsen af Halssti onsdag den 13. juni 2018 her.

Se mere om etablering og opbygning af fundament her.

Uretek har for arkitekterne Frederik Agdrup og Nicholas Bjørndal fra tegnestuen Eentileen.dk funderet danmarks første CNC-fræsede hus.

Læs mere om fundering og fordelene ved vores metoder her.

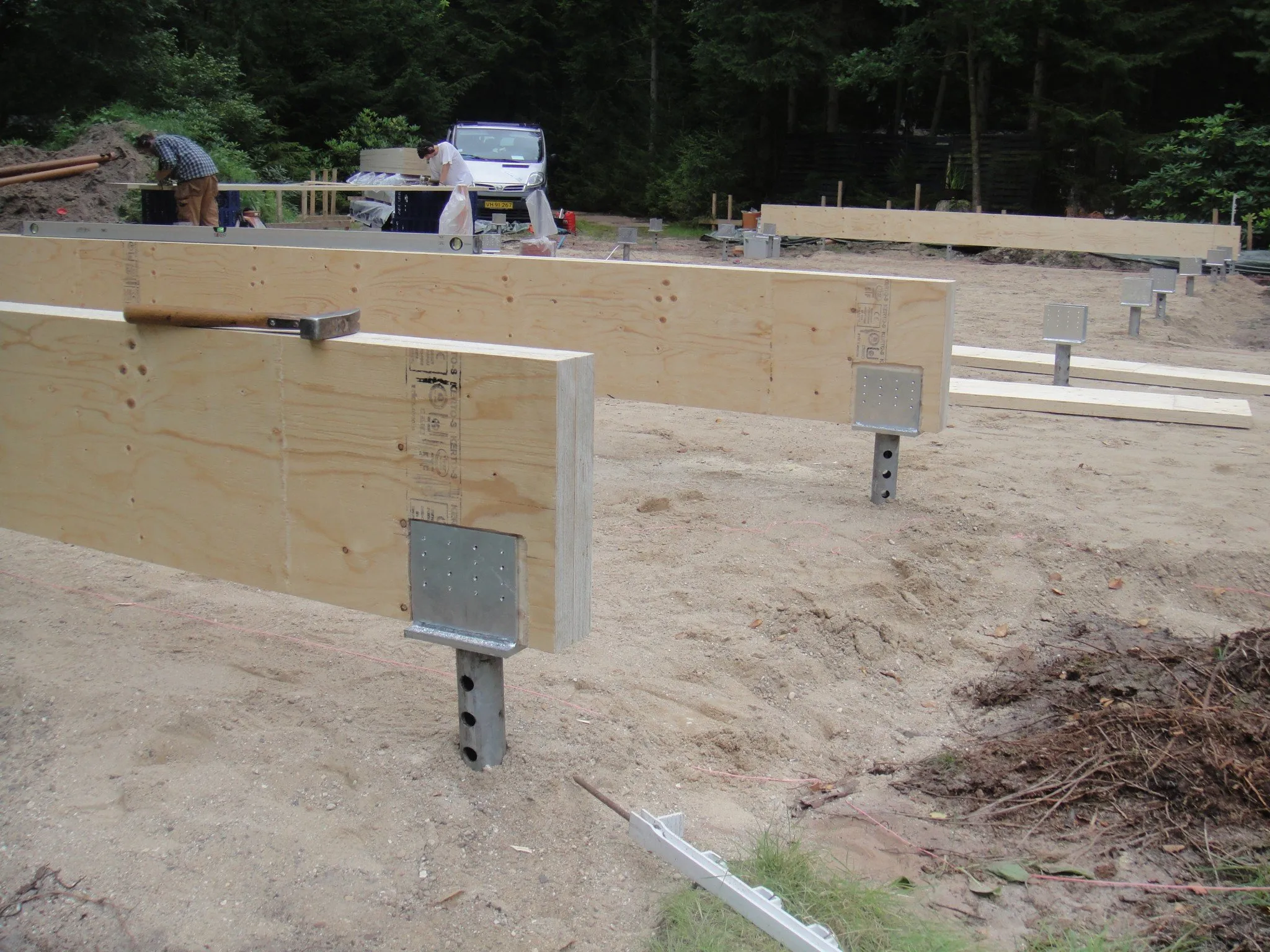

Eentileen har med en CNC-fræser skåret krydsfinerplader ud i nummerede stykker og samlet til kasser på 60 x 240 x 30 cm, der har huller, så der senere kan blæses isolering i. Kasserne er smart nok ikke større, end at to mænd kan håndtere dem, og derfor kan huset bygges helt uden kraner. Huset er rejst på I-formede bjælker af kertotræ, der igen ligger af på 4-8 meter lange ScrewFast Skruepæle^® af stål.

Uretek leverede og installerede 28 stk. ScrewFast Skruepæle^® i dybder på 4,0 til 8,0 meter. Halvdelen af pælene er monteret med dobbeltvinget momentplader til at optage de vandrette kræfter. Samling mellem bygningsdele og skruepæle er udført med beslag monteret i gevindtop i skruepælen.

Se indslag om danmarks første CNC-fræsede hus her
Læs mere om danmarks første CNC-fræsede hus her

Efter aftale med Moesgård museum kunne Bygherren udføre fundringsarbejdet, ved at anvende ScrewFast Skruepæle®, uden en forudgående arkæologisk undersøgelse. Valget af ScrewFast Skruepæle® sparede bygherren for omkostninger og ventetid på undersøgelsen. I et lukket gårdmiljø skulle der laves en overdækning og taglukning på 10 stk. stålsøjler. Udfordringerne var at komme ind i baggården med maskiner – men da installeringen af ScrewFast Skrupæle® kan foregå med relativt små maskiner, var det muligt at komme igennem den trange portåbning. Idet pælene kunne samles af 2 meter stykker, var det muligt at installere de 11 meter lange pæle trods de trange arbejdsvilkår.

Ved at anvende ScrewFast Skruepæle® undgik bygherre ligeledes at skulle bortgrave og bortkøre store mængder jord og opfyld.

Skruepælene blev iskruet med indbygget gevindtop, således at den overliggende stålkonstruktion kunne boltes til pælene umiddelbart efter installationen.

Efter vores arbejde har Aarhus Kommune præmieret bygningen idet projektet har bevaret og udviklet byens arkitektoniske kvaliteter gennem modernisering. Læs mere om præmieringen HER.

Du kan læse mere om vores vibrationsfri fundering her

Da det eksisterende gangareal skulle inddrages i boligarealet, skulle der etableres nye adgangsforhold i form af et nyt udvendigt gangareal med tilhørende trapper og elevatortårn. Byggeriet skulle udføres som betonelement byggeri og blev funderet på ScrewFast Skruepæle®. Bygherren ville inddrage et eksisterende udvendigt gangareal til en del af boligarealet og dermed øge boligarealet i de enkelte lejligheder. Bygningen var 2 etager og skulle samtidig forberedes til en ekstra tagetage.

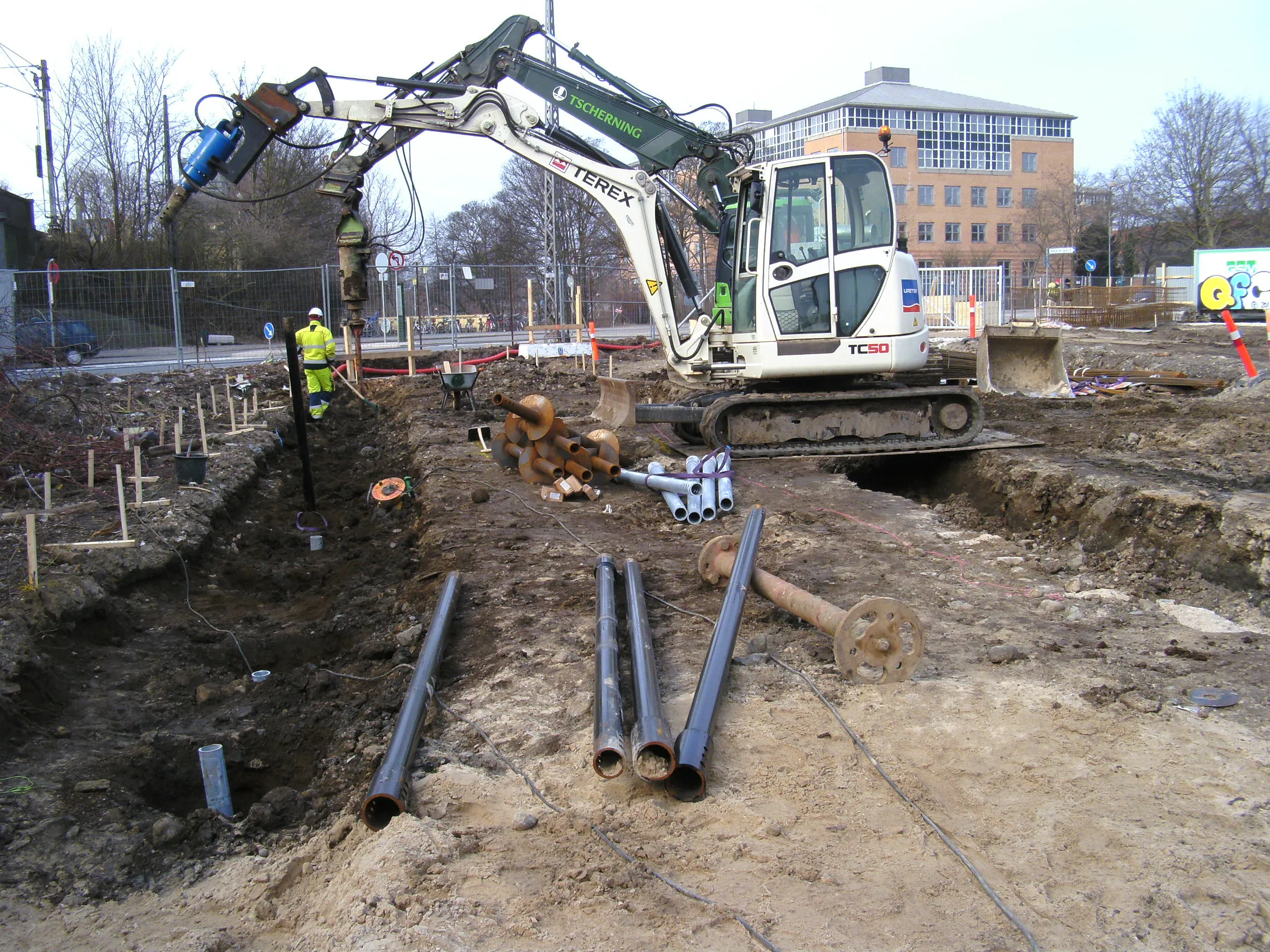

Man foretog udgravning for pæle og støbearbejde før installeringen af ScrewFast Skruepælene og fik samtidig blotlagt eksisterende kloakker og andre installationer

Pælene blev installeret fortløbende langs 3 blokke, som alle var projekteret til den samme ombygning og renovering.

Se mere om stabilisering og fundering af fundament her.

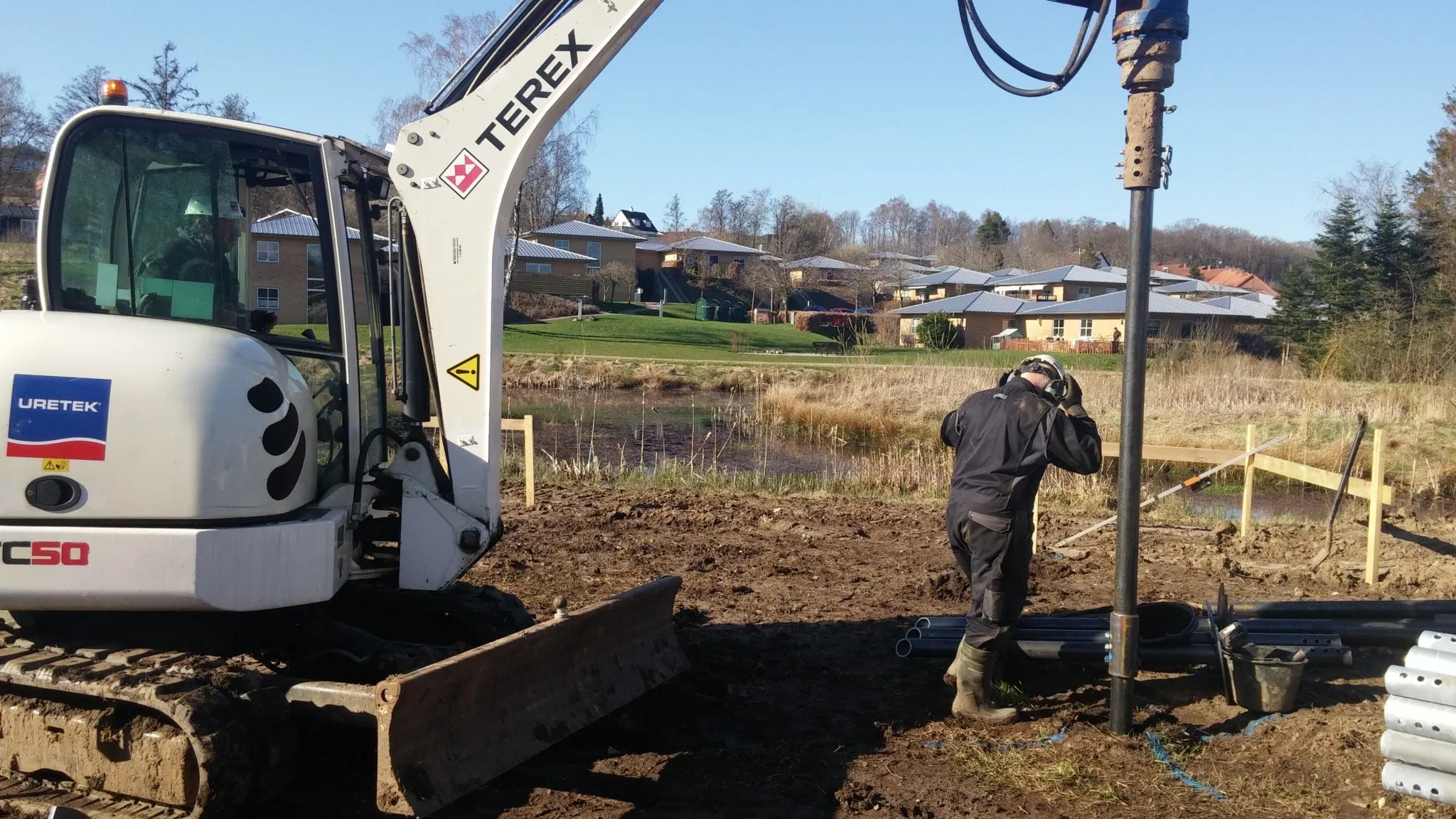

Uretek har leveret og installeret ScrewFast Skruepæle® for fundering af nybyggeri på en udstykning tæt ved en sø.

Der skulle bygges 4 selvstændige et-plans boliger på grund med en flot beliggenhed.

Området har meget varierende jordbundsforhold med overside af de bæredygtige jordlag fra 2,5 meter under terræn og helt ned til 14,0 meter under terræn.

ScrewFast Skruepæle® blev valgt, da de meget varierede jordbundsforhold krævede en fleksibel løsning.

Se video fra iskruning af pæl på projektet her.

Ønsker du rådgivning eller hjælp til opgaver med fundering, så læs mere her

350 meter gangbro i Fosdalen ved Jammerbugten sikret med ScrewFast Skruepæle®

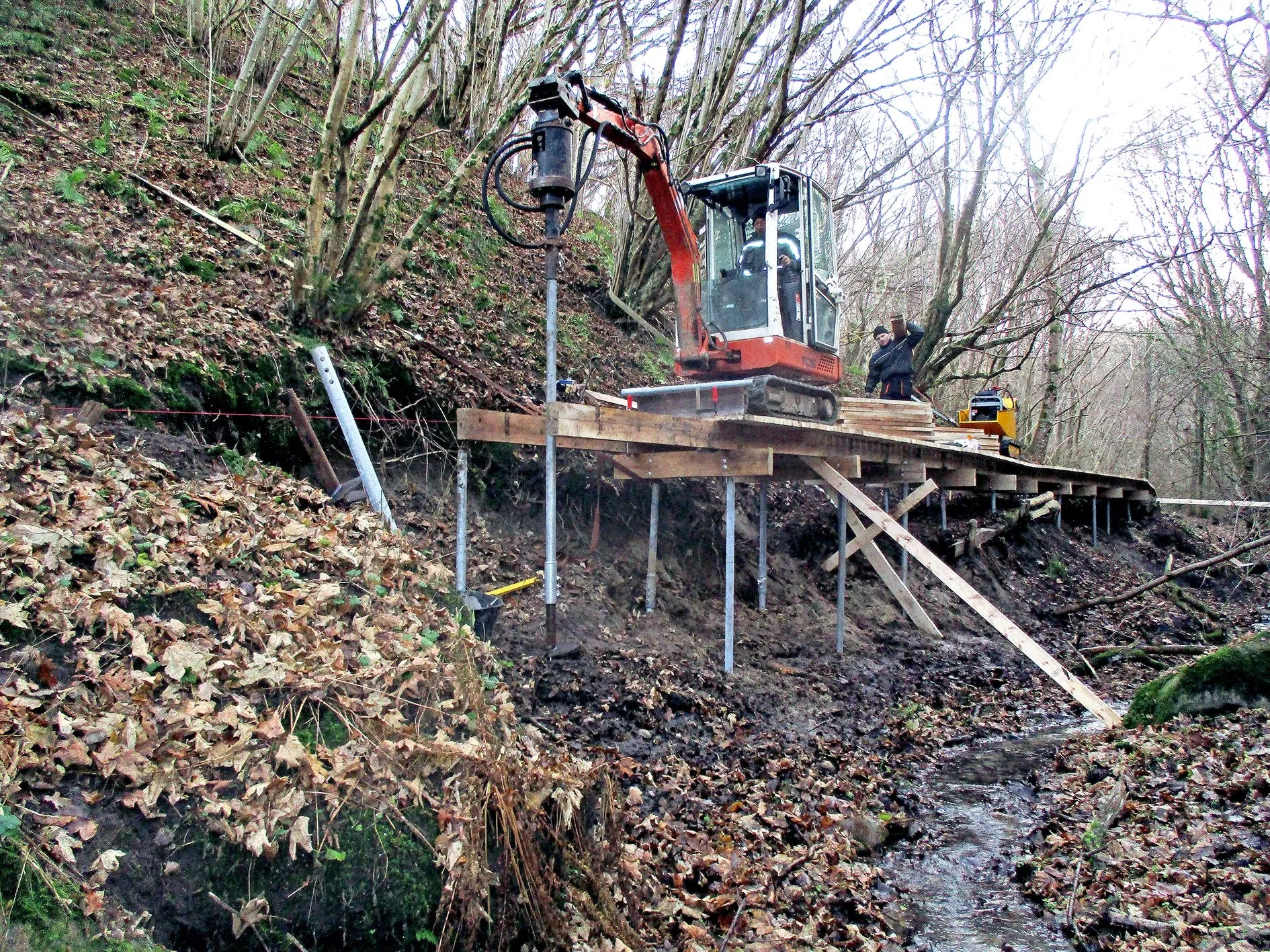

I det smukke naturområde Fosdalen ved Jammerbugten i det nordjyske, blev Uretek bedt om at lave fundament til en ny gangbro, en såkaldt boardwalk, som skulle sikre komfortabel færdsel på cirka 350 meter af de i alt 900 meter sti gennem Fosdalen.

De gamle gangbroer var blevet offer for tidens tand og trængte til udskiftning. Mange steder var gangbroerne præget af løse og/eller rådnede brædder. En stor del af de bærende stolper i jorden trængte ligeledes til udskiftning. I projektet lagde Naturstyrelsen vægt på, at de nye gangbroer blev mere holdbare. ScrewFast Skruepæle® blev derfor valgt, så man undgår udskiftning af de bærende dele i jorden.

I det udfordrende terræn blev forceret gennem både vandløb og på skråninger. I den nordlige ende samt i midten af dalen var det endda nødvendigt at opbygge gangbroerne etapevist og lade vores gravemaskine køre henover de nyanlagte brofag.

Læs artikel fra Mester Tidende om gangbro i Fosdalen ved Jammerbugten her.

Læs artikel fra GrønTeknik.dk om gangbro i Fosdalen ved Jammerbugten her.

Se mere om mulighederne for fundering med ScrewFast Skruepæle® her.

I forbindelse med anlægning af ny genbrugsstation ved Fuglebakken Station var der behov for at etablere aflastningsplade over en rørlagt å, der løber i kanten af området og delvist langs banelegemet. Den rørlagte å afvander søerne i København, og der må derfor ikke ske skade på røret.

Rådgiver på projektet var nødt til at finde en bedre løsning end ramning af pæle, da ca. halvdelen af pælene skulle stå for foden af baneskråningen, og ramning, gravning o.l. ville medføre risiko for sammenskred i baneskråningen med alvorlige konsekvenser til følge. Cowi A/S valgte og foreskrev derfor skruepæle til opgaven.

Uretek har etableret 72 stk. ScrewFast Skruepæle^® med en gennemsnitlig længde på 7,0 meter og en bæreevne på 25 tons pr. pæl. Pælene bærer fundamentsbjælker og betonplade. Betonpladen fungerer både som aflastningsplade for den rørlagte å og som underlag til rullekomprimatorer, containere m.m.

I forbindelse med projektet er der udført to bæreevnetest på pælene, som har eftervist, at hver enkelt pæl bærer 25 tons plus en sikkerhedsfaktor på 1,625 i henhold til EC7 og de nationale annekser.

Læs mere om, hvordan vi hos Uretek kan hjælpe med opbygning af fundament her.

Før det var muligt at komme op på broen skulle der etableres et trappetårn som skulle føre gæsterne op til toppen af broen. Uretek blev den første entreprenør på projektet og skulle skrue 3 pæle, som dannede fundament for det høje trappetårn. Adgangsforholdene var svære, og det var nødvendigt at benytte en gravemaskine med ekstra lang arm for at kunne nå dertil hvor pælene skulle installeres. Middelfart har fået Europas første Bridgewalking seværdighed oven på den Gamle Lillebæltsbro med hjælp fra Uretek’s ScrewFast Skruepæle®.

De 2 stk. ScrewFast Skruepæle® blev installeret på ca. 1 dag som på grund af de lidt svære adgangsforhold er lidt længere tid end normalt.

Se artikel fra Melfar Posten om projektet med Bridgewalking i Middelfart her.

Se mere om opbygning af fundament med ScrewFast Skruepæle her.

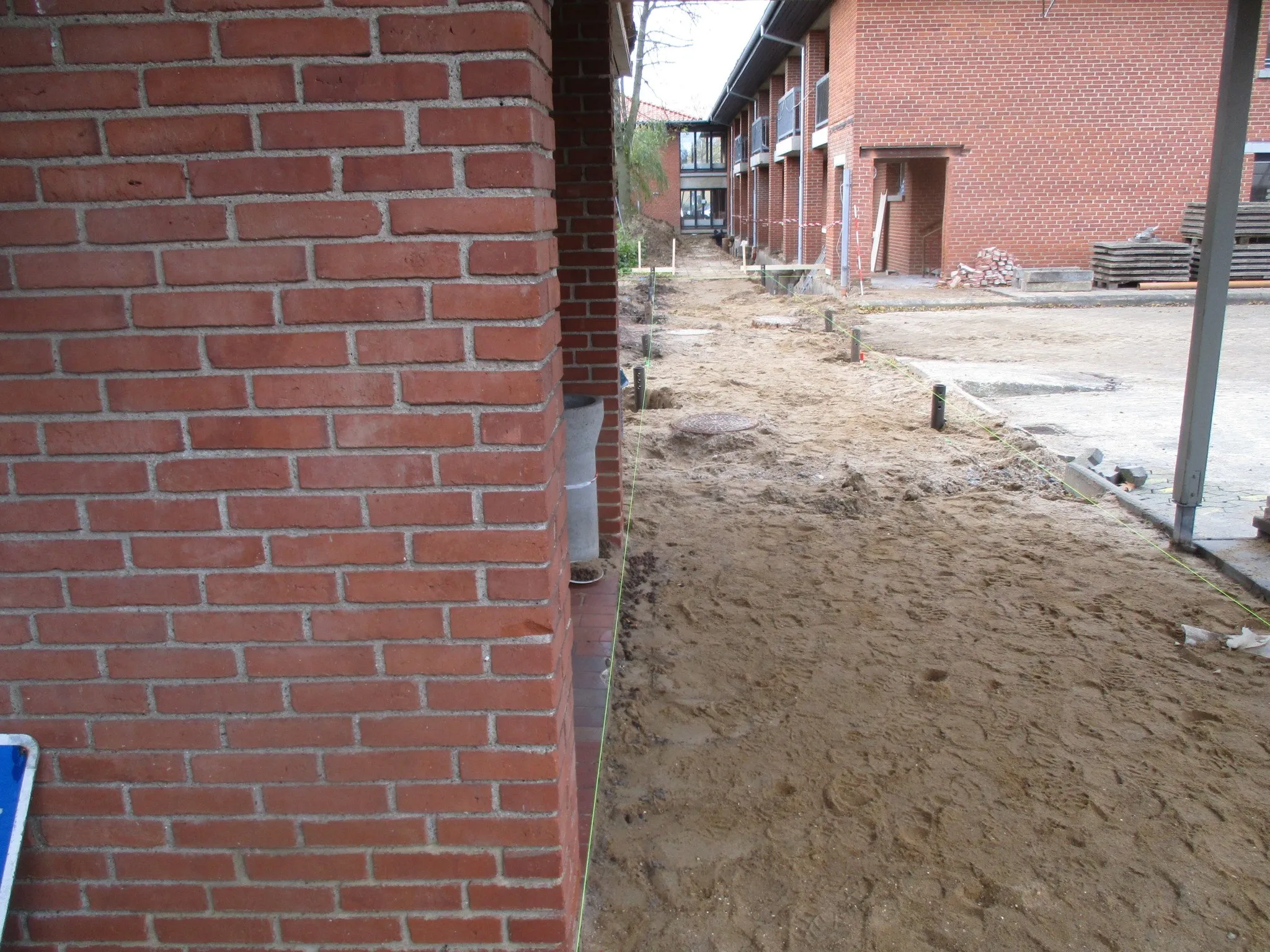

I forbindelse med at et eksisterende flisebelagt overdækket gangområde skulle ændres til en lukket forbindelsesgang, blev Uretek bedt om at installere ScrewFast Skruepæle til randfundamenter og det selvbærende betondæk.

Da der var dårlige jordlag med fyld og en del kloakledninger og gl. brønde i byggeområdet, var der udfordringer med at få ført fundamentet ned på bæredygtige lag. Men med ScrewFast Skruepæle havde rådgiver og arkitekt fundet den helt rigtige løsning.

På bare 2 dage var de 12 skruepæle installeret i de rigtige dybder, uden at kloakledninger eller andre installationer tog skade.

Se mere om etablering og opbygning af fundament her.

Svævebane på 500 meter til dansk festuge fastgjort med ScrewFast Skruepæle® fra Uretek.

Haderslev Erhvervsråd havde besluttet at etablere landets længste svævebane. Svævebanen på mere end 500 meter går fra toppen af siloen på havnen og ned til sandet på Haderslev strand, hvor den er solidt funderet med ScrewFast Skruepæle fra Uretek.

Se mere om projektet i artikel fra TV2 her.

Ønsker du rådgivning eller et tilbud på en opgave i forbindelse med montering af jordankre, så kan du læse mere her.
