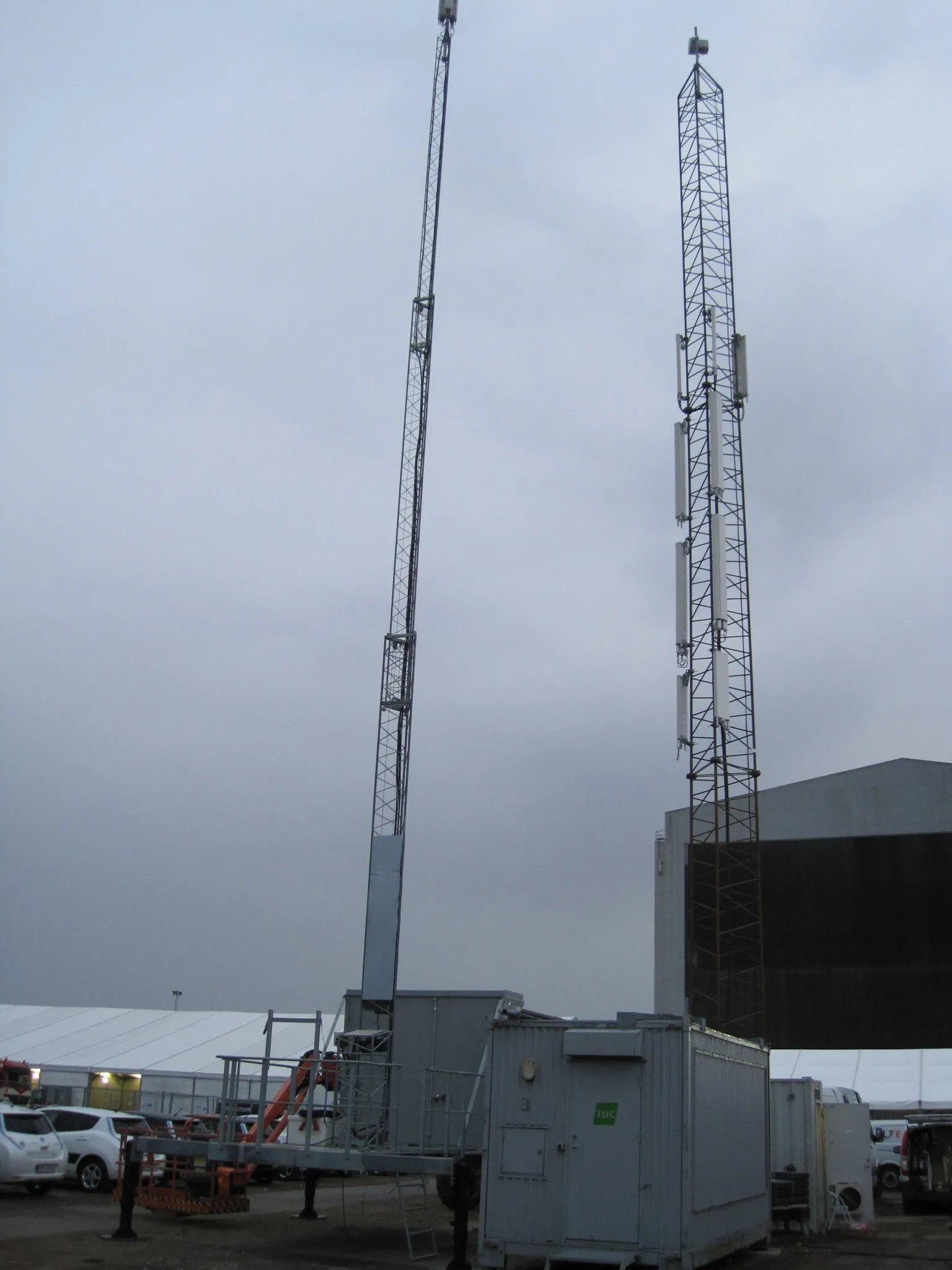

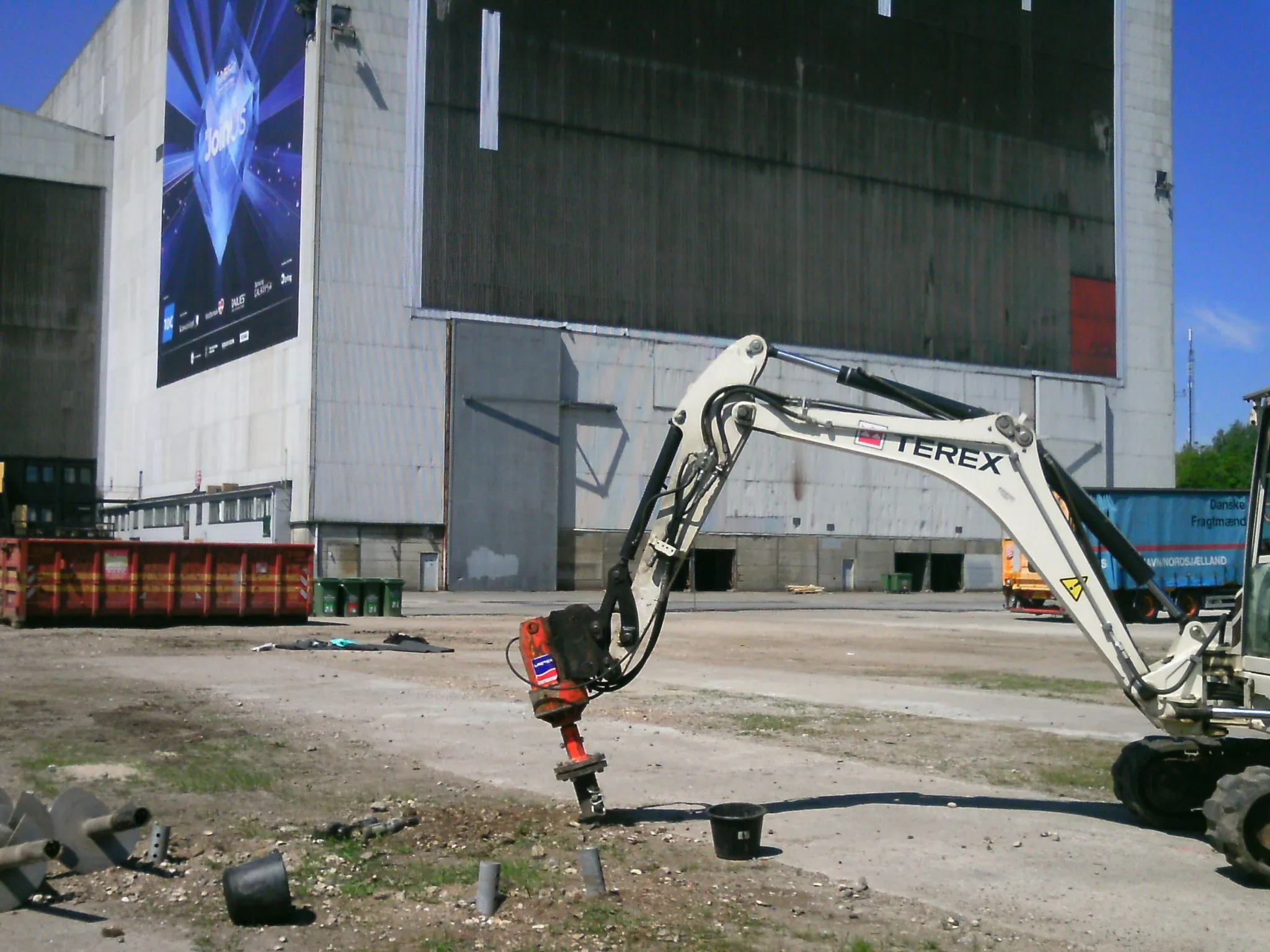

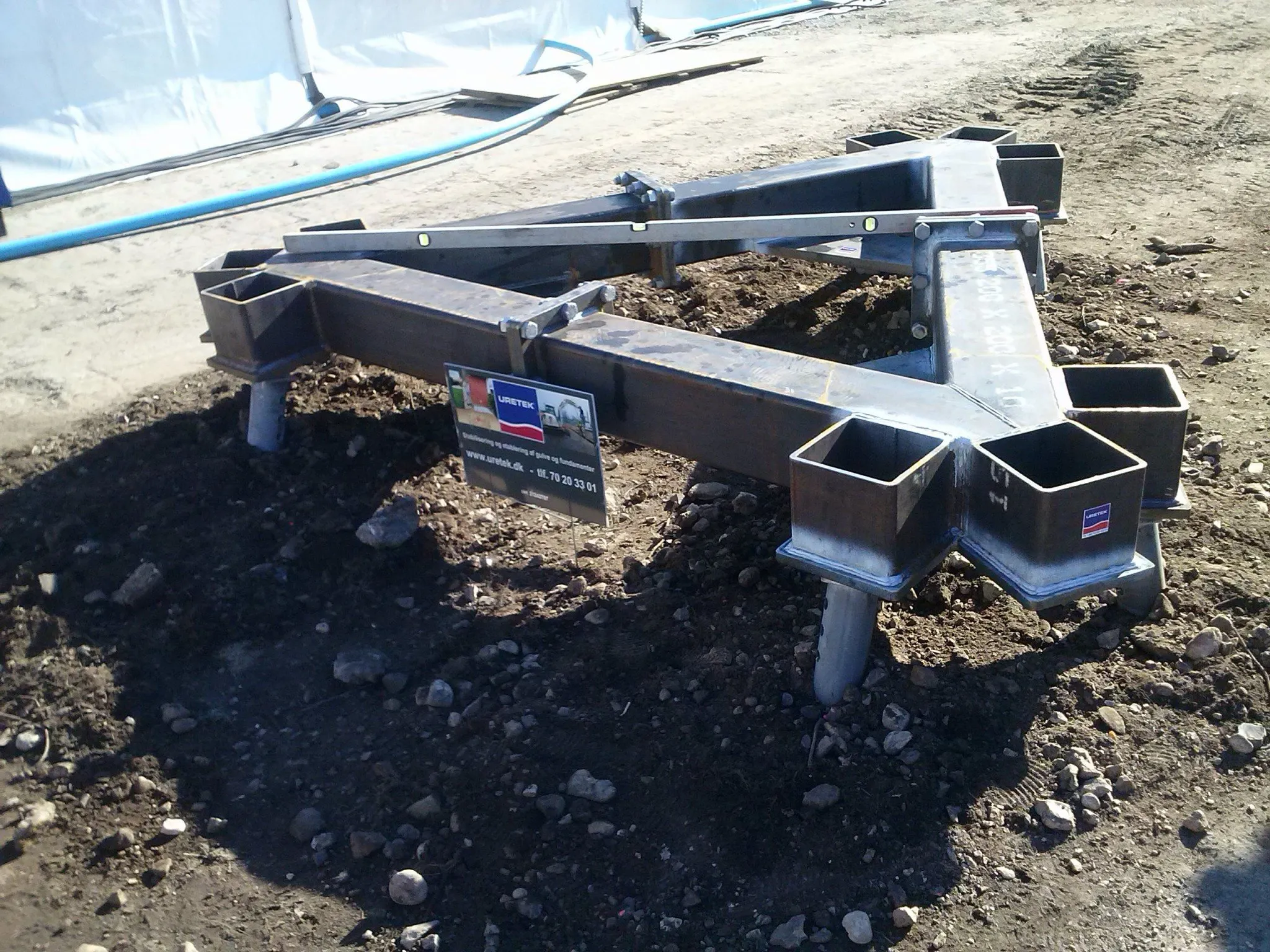

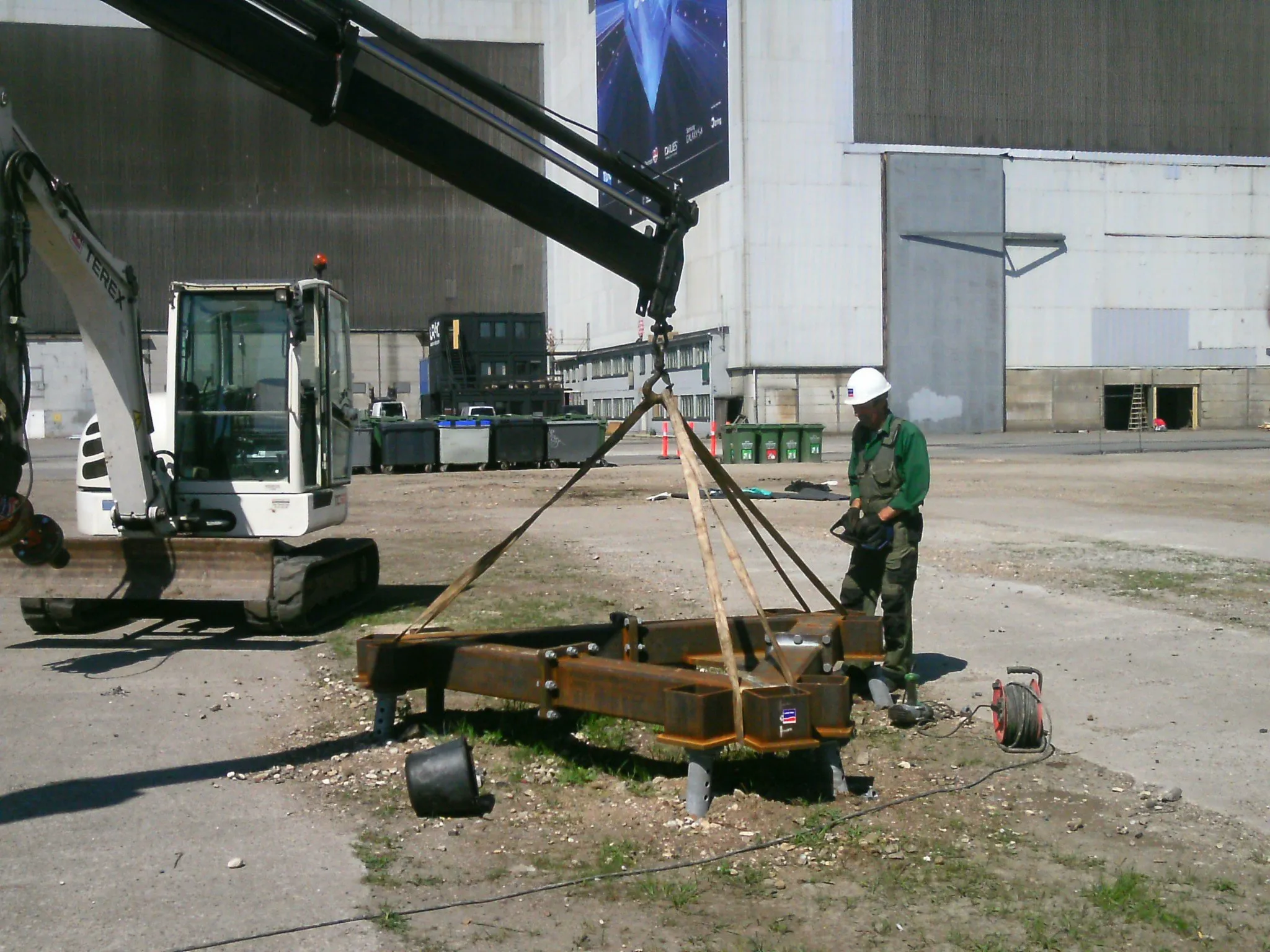

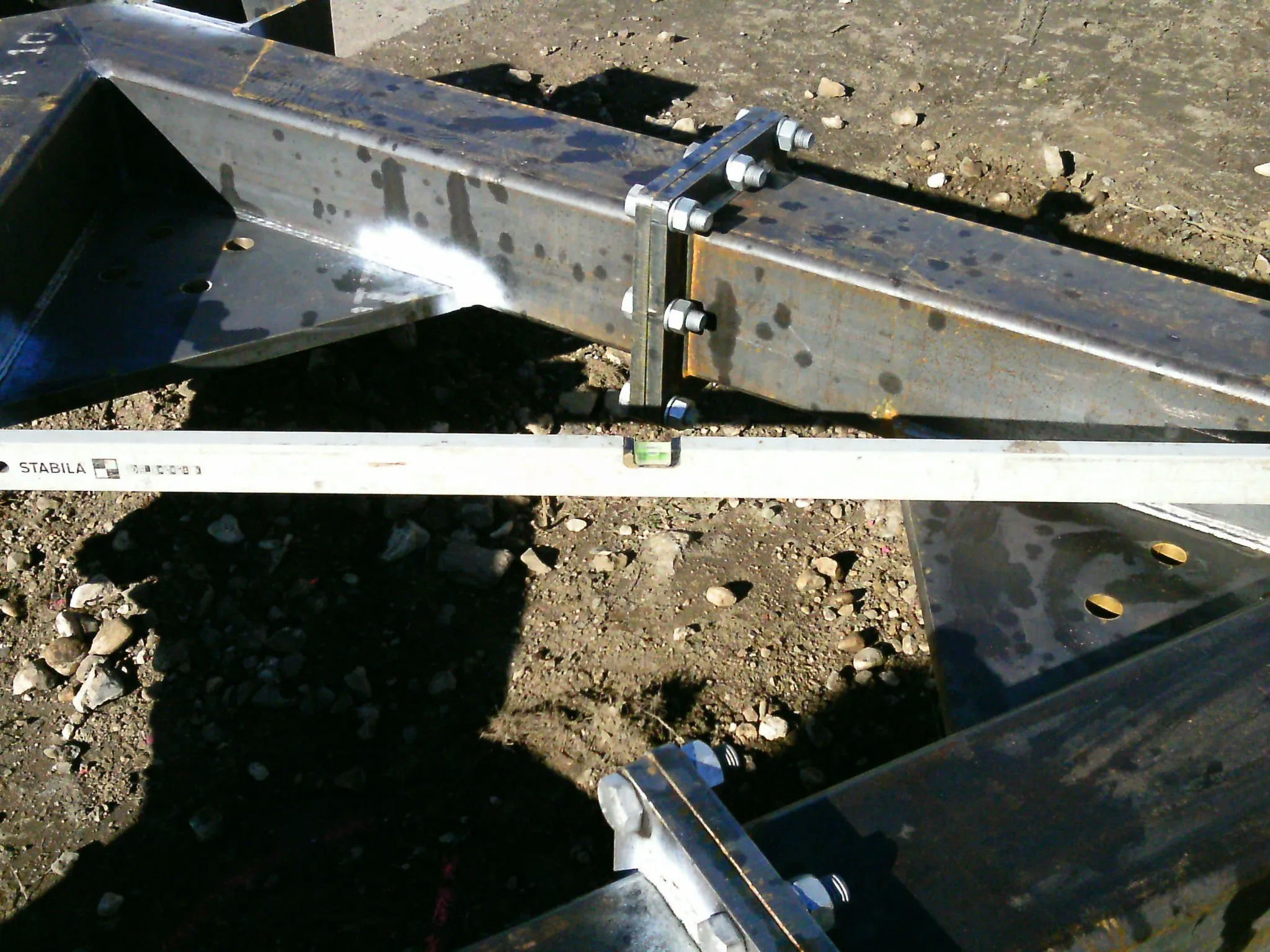

Afstemningen ved Eurovision 2014 hvilede på ScrewFast Skruepæle®

I Aalborg skal kedelhallerne i den nedlagte spritfabriks ikoniske røde bygninger transformeres til Kunsthal Spritten. Projektet inkluderer opførelse af en helt ny etage oven på en af de eksisterende, fredede kedelhaller, og det gav rådgiverteamet fra Henry Jensen Rådgivende Ingeniører en særlig udfordring.

Med den øgede last fra en ekstra etage måtte de sikre, at byggeriet kunne leve op til nutidens funderingsnormer, og de bestilte derfor en geoteknisk undersøgelse af bygningens forankring i undergrunden. I nogle af prøverne kunne geoteknikerne konstatere hulrum mellem gulvkonstruktionen og det underliggende sandlag.

”Funderingsmæssigt er bygningen udfordret. Der ligger 5-8 meter sandlag, og betongulvet er båret af egetræsstolper, der står i sætningsgivende jord. Bygningen har sat sig gennem årene og trykket sig ned i undergrunden, og den sætning vil vi gerne undgå at genstarte,” fortæller projektledende ingeniør Joachim Krongaard-Mikkelsen, der også er direktør og partner hos Henry Jensen Rådgivende Ingeniører.

Til at begynde med havde ingeniørteamet tanker om at efterfundere hele bygningen med supplerende pælefundering. Men bygningens fredning satte hurtigt en stopper for den idé.

”Slots- og kulturstyrelsen har fredet bygningen, og derfor kunne vi ikke bryde gulvet op for at lave ny pælefundering – så ville hele projektet falde til jorden. Så vi havde brug for en løsning, der ikke var destruktiv,” forklarer Joachim Krongaard-Mikkelsen.

Nulregnskab og grundforstærkende injicering

Med alle fakta på plads valgte han og kollegerne både at angribe problemet oppe- og nedefra:

”I forhold til lasten har vi gået efter at lave et nulregnskab. Vi har fjernet kedlerne, tilhørende konstruktioner og opfyld fra den gamle bygning for at kompensere for tilføjelsen af den nye etage. Samtidig havde vi brug for at eventuelle hulrum mellem bundplade og det øvre sandlag blev fyldt, og vi havde brug for at stabilisere de øvre jordlag. Til det formål brugte vi injicering af Uretek GeoPlus for at undgå bevægelser og sætningsskader i konstruktionen.” fortæller han.

Med Uretek’s injiceringsløsning fandt ingeniørerne en metode, der tillader hovedentreprenøren NCC at komme hurtigt videre til næste fase af renoveringen. Med Uretek GeoPlus er der nemlig ingen ventetid, som det er tilfældet med beton.

”Grundforstærkningen har egentlig bare været en mellemregning – det er ikke et kæmpe udstyrsstykke. Bygningerne rummer et stort areal, så Uretek skal lave virkelig mange huller til injicering, men som udgangspunkt er det en relativt enkel proces,” siger Joachim Krongaard-Mikkelsen.

Konstruktiv dialog og stærk grund under fødderne

I rådgiverens øjne har selve dialogen med Ureteks projektledere på samme måde været enkel og ligetil – også når der har været udfordringer.

”Vi har kun oplevet et positivt samarbejde omkring de ting, vi rækker ud med. Det gælder både den almindelige planlægning, og når der er opstået vanskeligheder undervejs,” fortæller Joachim Krongaard-Mikkelsen.

Det er ikke første gang, at rådgiveren stifter bekendtskab med Ureteks løsning til grundforstærkning. For mens projektet på Spritten er stort og komplekst, beskriver han Uretek GeoPlus som en helt ideel løsning i mindre skadesager, hvor klassisk efterfundering hurtigt kan blive omfattende.

“Vi bringer som regel Uretek ind i billedet, når nogen står med skader på en bygning eller et gulv, og man mistænker noget sætningsgivende nedenunder. I stedet for at flå det hele op og starte forfra, er injicering ofte en økonomisk bedre og mindre indgribende løsning,” afslutter Joachim Krongaard-Mikkelsen.

I mellemtiden fortsætter NCC entreprenørarbejdet på fulde omdrejninger i Aalborg. Så snart grundforstærkningen er afsluttet, træder det samlede transformationsprojekt ind i sin næste fase med fuld istandsættelse af installationer, rum og facader. Kunsthal Spritten forventes at åbne dørene for gæster i løbet af 2026.

Vil du vide mere om stabilisering af industrigulve? Læs alt om reparation af betongulv >>

Læs også artiklen om Topsoe: Fik stabilt gulv i kantine og laboratorier >>

Da daginstitutionen ”Under Egen” i Kolding skulle lægges sammen med en anden lokal daginstitution, krævede det en stor tilbygning. Med projektnavnet ”Ny daginstitution Marcus Allé” var formålet at etablere rammerne til en integreret institution til omkring 48 vuggestuebørn og 132 børnehavebørn.

Totalentreprenør Jørgen Lund Frederiksen A/S blev valgt som hovedansvarlig for KK2-byggeriet, som Kolding Kommune ønskede opført med et lavt CO2-aftryk. På den baggrund blev byggeriet opført som kassettebyggeri. Til fundering faldt valget på Uretek Engineering og ScrewFast® skruepæle.

Tømrermester og projektansvarlig fra Jørgen Lund Frederiksen A/S, Stig Olsen, uddyber: ”På grund af de stramme krav til LCA-beregningerne, ville vi gerne undgå betonfundering. Skruepæle var oplagt i forhold til en CO2-besparelse, så jeg tog fat i Uretek Engineering. Dem kendte vi fra et tidligere samarbejde – og det var en succes, som jeg synes var værd at gentage.”

Også anden gang viste samarbejdet sig at blive en positiv oplevelse. Både når alt gik glat – og på samme måde, når der opstod udfordringer.

”Den tætte dialog og relation til projektlederen er helt afgørende. Vi fandt nogle gode løsninger sammen med ingeniørerne, og det var et rigtig fint forløb. De problemer, der meldte sig, synes jeg også, vi fik løst på en konstruktiv måde,” fortæller Stig Olsen.

Hurtig og præcis fundering med minimale gener

Daginstitutionens tilbygning skulle opføres på et område, hvor der fandtes eksisterende spildevandsledninger i jorden. Med ScrewFast® skruepæle var det muligt at udføre funderingen præcist og vibrationsfrit uden at beskadige kloaksystemet.

Arbejdet foregik på et afspærret areal ved den eksisterende institution, og under udførelsen kunne børn og personale fortsætte deres aktiviteter som normalt uden generende støj fra byggepladsen, da pælene skrues i jorden.

Fordelene ved ScrewFast® skruepæle er svære at overse, og Stig Olsen ville da heller ikke tøve med en anbefaling til andre i branchen: ”Det går forholdsvis hurtigt med at installere skruepælene, og hvis man står i en situation, hvor man skal fundere i dybden, vil jeg til hver en tid anbefale, at man kontakter Uretek Engineering,” afslutter han.

Totalt stod Uretek Engineering for levering og montering af 105 stk. specialdesignede ScrewFast® skruepæle svarende til i alt 702 pælemeter. Funderingen blev udført på 12 arbejdsdage inklusive test af de installerede pæle.
‍

Fakta
Fundering af tilbygningen krævede optagelse af lodrette laster på 140 KN pr. pæl. Opgaven krævede derudover 10 stk. skråpæle til optagelse af vandrette laster, beregnet til i alt 150 KN på tværs af bygningen og i alt 70 KN på langs.

‍

Etablering af cirkelbro og træpromenade med ScrewFast Skruepæle® langs Mølledammen i Skulpturhaven i Tønder.

I Tønder har vi skruet ScrewFast Skruepæle® langs vandkanten. Pælene bærer den nye flotte cirkelbro og træpromenaden i de smukke omgivelser langs Mølledammen i Skulpturhaven, Tønder.

Da der er ældre bygninger langs Skulpturhaven har det været vigtigt for Tønder Kommune at vælge en løsning, som ikke gav vibrationer og som kunne medføre skader på nærliggende bygninger. Under hele processen har der været målt på flere bygninger, og målingerne har bekræftet at installeringen er foregået helt vibrationsfrit.

Promenaden og broen stod klar i november 2020. Broen svæver over vandspejlet, så man kan få fornemmelsen af at gå på vandet, ligesom den skal give besøgende og borgere en opsigtsvækkende velkomst til Tønder.

Arbejdet med byrum og klimatilpasning i Tønder Midtby er et af de seks indsatsområder i Tøndermarsk Initiativet, der har til formål at gøre området endnu mere attraktivt at besøge, arbejde og bo i.

Se flotte dronebilleder og nabointerview fra Tøndermarsken

Se fin video fra en tur på den færdige egetræspromenade ved Hostrups Hotel her.

Læs mere om projektet i Ugeavisen Tønder her.

Se mere om etablering og opbygning af fundament her.
